【专利】具有消声装置的叶片式真空泵和电动汽车(专利号:201921304279.7)

专利号：201921304279.7
专利状态：有权
专利类型：[实用新型]
专利申请人：上海元城汽车技术有限公司
专利分类号：F04D29/66(20060101)

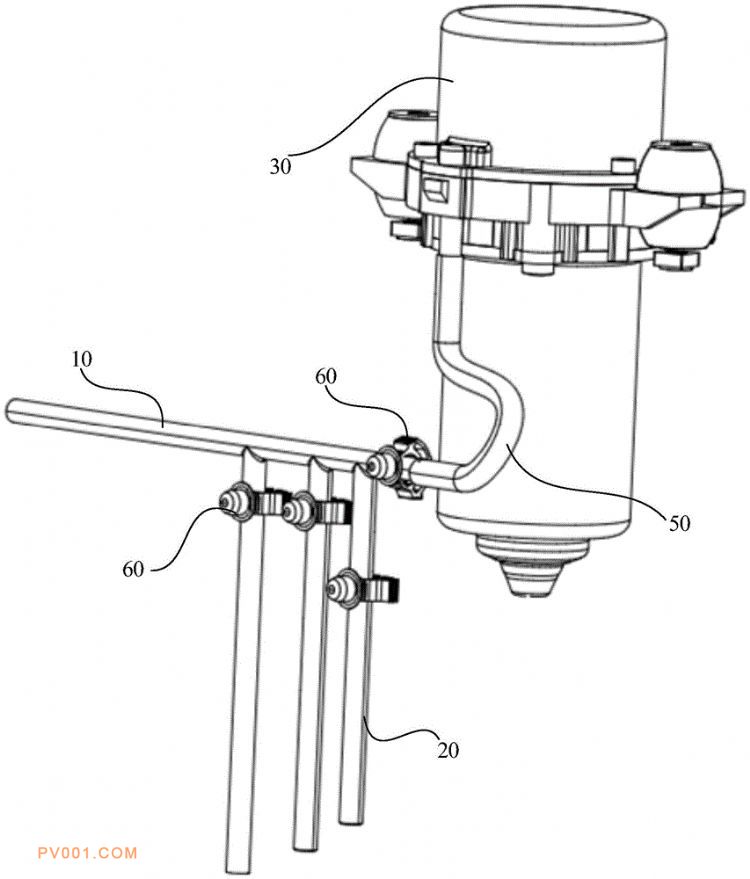

专利摘要：公开（公告）日:2020-06-19摘要:本实用新型提供一种具有消声装置的叶片式真空泵和电动汽车，属于汽车噪声技术领域，包括叶片泵泵体和消声装置，消声装置包括主管和支管，主管为两端开口的空心管，主管的一端与叶片泵泵体的排气口连通，主管的另一端用于给叶片泵泵体排气，支管为一端开口一端封闭的空心管，支管的开口端与主管的侧壁连通，支管为四分之一波长管。叶片泵泵体排气口设置主管和四分之一波长管的支管，排气口的噪音声波从主管进入支管，被支管封闭端反射回主管，使主管内待降噪频率的声波经支管反射后与同频率的原声波相位相反而抵消达到降噪目的。
