【专利】一种单双级切换蒸发过冷喷射器制冷热泵循环系统(专利号:202010158615.2)

专利号：202010158615.2
专利状态：审中-公开
专利类型：[发明]
专利申请人：中国轻工业武汉设计工程有限责任公司
专利分类号：F25B13/00(20060101)

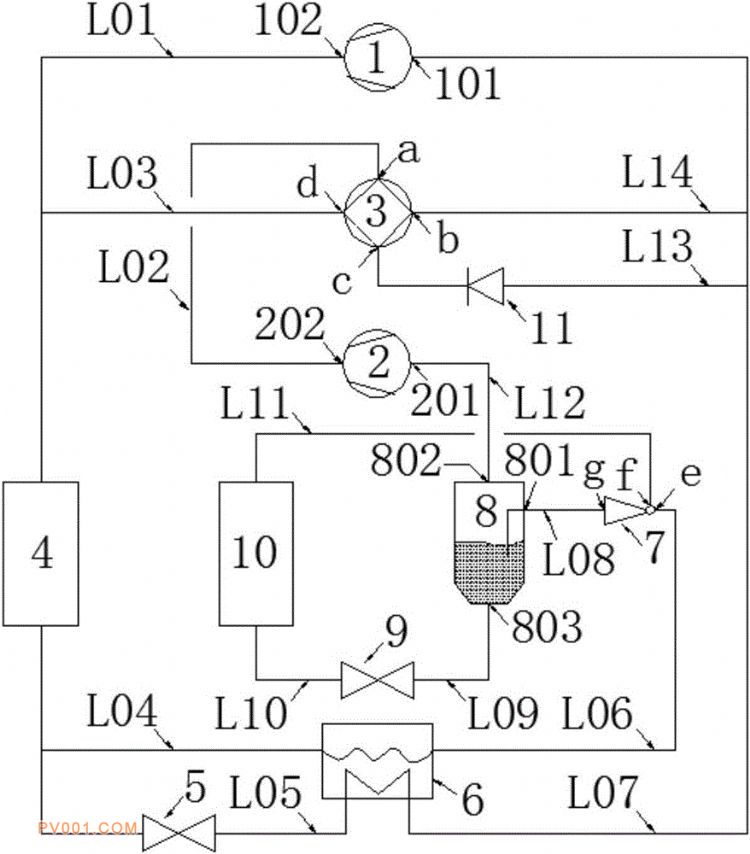

专利摘要：公开（公告）日:2020-06-16摘要:本发明是一种单双级切换蒸发过冷喷射器制冷热泵循环系统，包括第一压缩机、第二压缩机、四通阀、冷凝换热器、第一节流阀、蒸发过冷器、喷射器、汽液分离器、第二节流阀及蒸发换热器；本发明可根据运行工况，使用四通阀实现对第一压缩机和第二压缩机的并联单级压缩与串联双级压缩切换；且该新的蒸发过冷方式，能降低节流后工质的气化量和节流损失，有利于喷射器回收压缩膨胀功，且在增加系统制冷、制热能力的同时提高了系统COP；解决了在实施回热器、补气增焓等过冷技术时，获得的过冷度有限、过冷度受到中间补齐压力限制及压缩种类受限等问题。
