【专利】一种低电流失配宽输出电压范围的电荷泵(专利号:202010270365.1)

专利号：202010270365.1
专利状态：审中-公开
专利类型：[发明]
专利申请人：西安博瑞集信电子科技有限公司
专利分类号：H02M3/07(20060101)

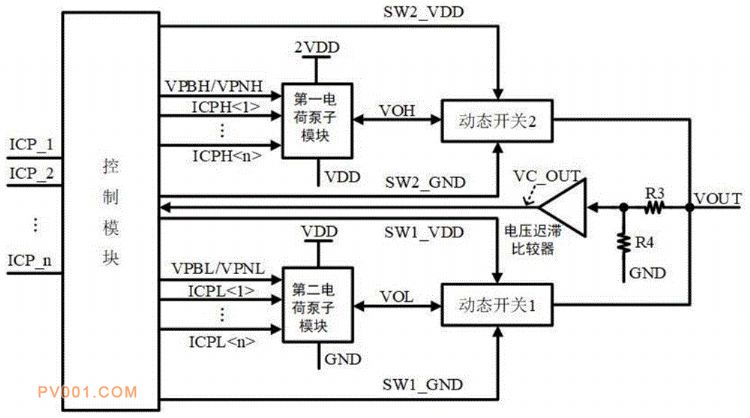

专利摘要：公开（公告）日:2020-06-19摘要:本发明公开了一种低电流失配宽输出电压范围的电荷泵，包括：控制模块、动态开关、电压迟滞比较器以及电荷泵模块，所述控制模块根据电压迟滞比较器反馈的信息控制电荷泵模块和动态开关；所述动态开关根据控制模块反馈的信息完成电流通路的切换；所述电压迟滞比较器经过动态控制开关对电荷泵模块输出端的电压进行采样，并将结果反馈至控制模块；所述电荷泵模块输出稳定的电流电压，避免CMOS管被击穿。本发明提高了电荷泵输出电压的范围，降低了电荷从输出端经未开启电荷泵子模块泄漏的风险。
