【专利】一种新能源汽车电动转向泵(专利号:201921859220.4)

专利号：201921859220.4
专利状态：有权
专利类型：[实用新型]
专利申请人：江苏常宁电子有限公司
专利分类号：F04C15/00(20060101)

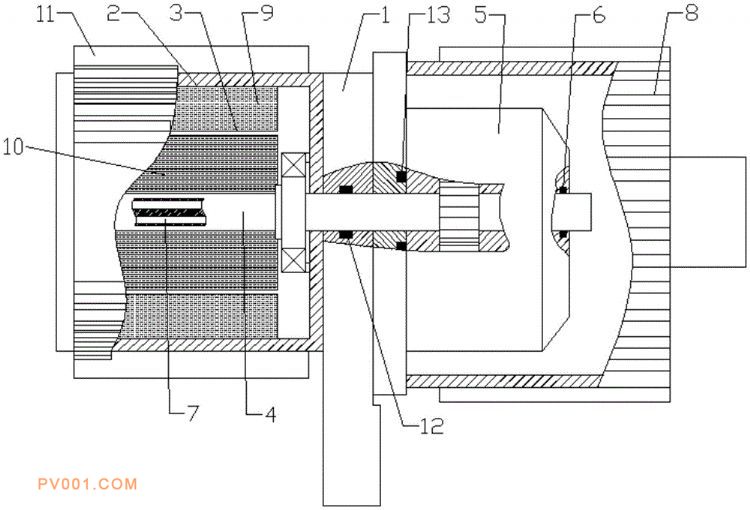

专利摘要：公开（公告）日:2020-06-19摘要:本实用新型公开了一种新能源汽车电动转向泵，属于汽车零部件领域，包括中间板、电机罩、电机内核、转动轴、泵壳、密封圈一、扇形导槽、油壶，所述转动轴安装于电机内核上且其一端与电机罩可转动连接且另一端穿过中间板且与中间板可转动连接，所述泵壳安装于中间板上且其外端可转动套装于转动轴上，四个所述扇形导槽一转动轴轴心为中心均匀环绕分布开于转动轴内，所述油壶罩于泵壳外且与泵壳靠近中间板端连接。本实用新型通过转动轴上的扇形导槽，将油壶内的循环油液直接导入转动轴内，扇形导槽增加了循环油与转动轴的接触面积便于将转动轴来自电机内核的热量进行散失，同时将转动轴镂空减小了本转向泵的重量实现了轻量化。
