【专利】泵装置及农业植保机(专利号:201980005458.7)

专利号：201980005458.7
专利状态：审中-公开
专利类型：[发明]
专利申请人：深圳市大疆创新科技有限公司
专利分类号：F04B53/04(20060101)

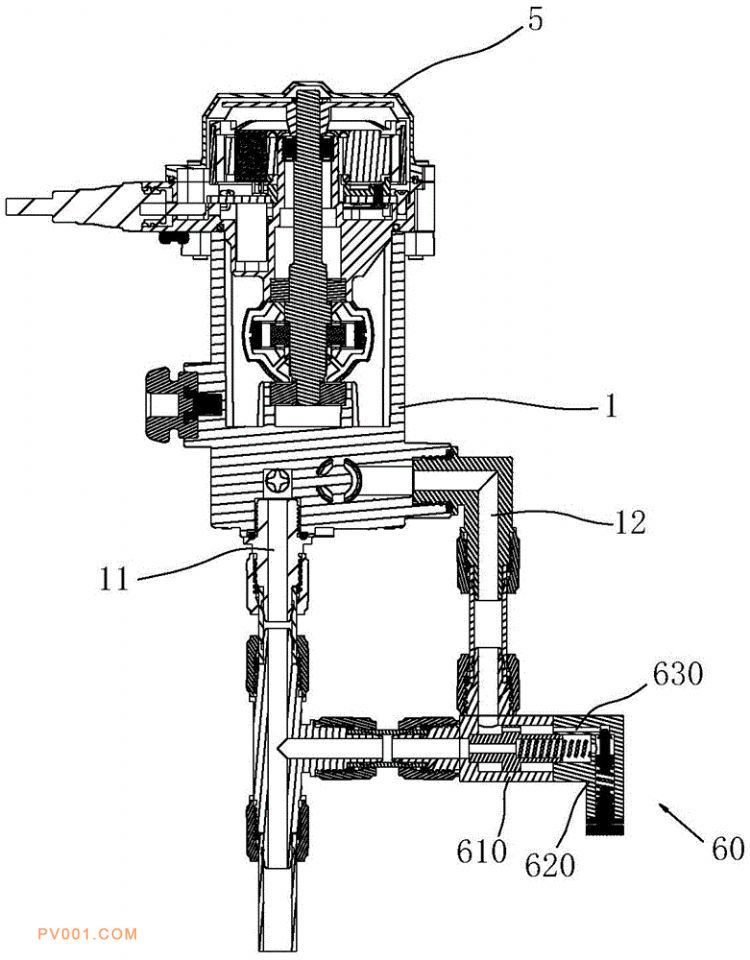

专利摘要：公开（公告）日:2020-06-19摘要:一种泵装置及农业植保机，泵装置包括：设有进液口(11)和出液口(12)的泵体(1)；及泄压装置(60)，泄压装置包括主阀(610)、连接在主阀上的先导阀(620)及引流通道(630)；主阀包括与出液口连通的进液部(611)、与进液口连通的出液部(612)及第一阀芯(613)；先导阀包括第二阀芯(621)和第一通道(622)；引流通道的一端与出液口连通，另一端设有第一引流口(631)，第二阀芯能够密封第一引流口；当泵体内的液压超过预设压力阈值时，第二阀芯在农药的顶持力作用下与第一引流口相分离，农药进入第一通道，使得第一阀芯靠近出液部的一端与第一阀芯远离出液部的一端形成压差，实现泄压。
