【专利】一种液氯屏蔽泵系统(专利号:201921327389.5)

专利号：201921327389.5
专利状态：有权
专利类型：[实用新型]
专利申请人：甘肃北方三泰化工有限公司
专利分类号：F04B23/04(20060101)

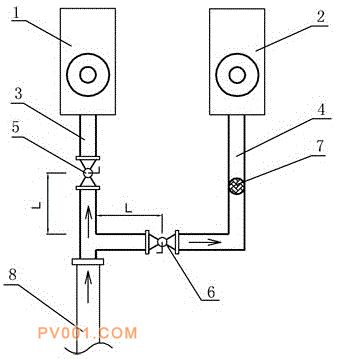

专利摘要：公开（公告）日:2020-06-19摘要:本实用新型涉及一种液氯屏蔽泵系统，由运行泵（1）和备用泵（2）并联组成，其特征在于：所述运行泵（1）的入口管支管A（3）与备用泵（2）的入口管支管B（4）水平布置；液氯总管（8）通过三通分别连接支管A（3）和支管B（4），支管A（3）连接阀门A（5），支管B（4）连接阀门B（6）；支管B（4）内设有过滤器（7），过滤器（7）位于阀门B（6）后。避免了液氯中夹带的少量氯化铁等杂质在重力作用下，沉积在备用泵入口阀前的管道部位，备用泵入口加装过滤器，避免堵塞设备冷却通道。两台泵可随时切换运行。
