【专利】便于更换密封填料的深井泵(专利号:201920814705.5)

专利号：201920814705.5
专利状态：有权
专利类型：[实用新型]
专利申请人：昆明钢铁集团有限责任公司
专利分类号：F04D13/10(20060101)

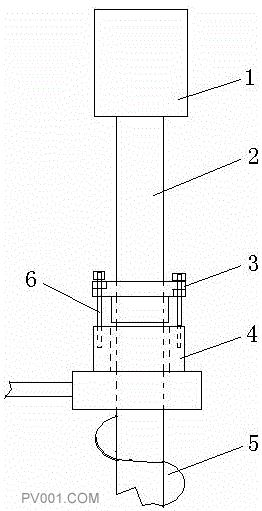

专利摘要：公开（公告）日:2020-06-19摘要:本实用新型提供一种便于更换密封填料的深井泵，包括下部带叶轮、上部连接电机的旋转主轴，设置在叶轮与电机之间的旋转主轴上的，由填料涵及填料涵压盖构成的密封组件，其特征在于所述填料涵压盖由对称设置的前、后两个半压盖活动连接而成；所述对称设置的前、后两个半压盖均包括下部的置于旋转主轴与填料涵之间的半圆轴套，设置于半圆轴套顶部的半法兰，半法兰的两端分别设有带螺孔的左侧耳和右侧耳，且前、后两个半压盖相对应的左侧耳上或下部互设凹槽、右侧耳下或上部互设凹槽。只需拆、装前后两个半压盖，就能进行填料更换，方便、快捷、安全、可靠。
