【专利】一种潜水泵(专利号:202010150840.1)

专利号：202010150840.1
专利状态：审中-公开
专利类型：[发明]
专利申请人：邵玉刚
专利分类号：F04B1/047(20200101)

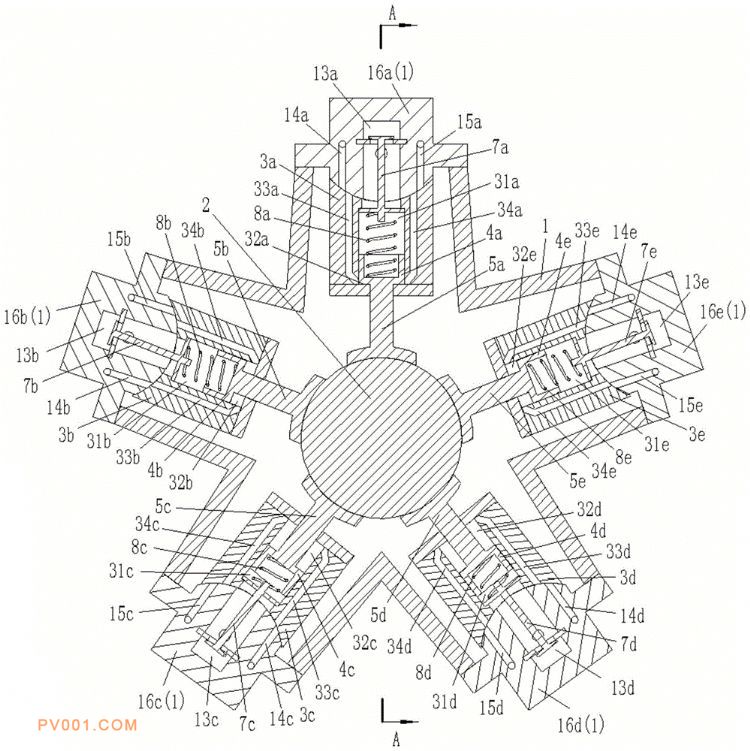

专利摘要：公开（公告）日:2020-06-19摘要:本发明属于水泵技术领域，公开了一种潜水泵，包括泵体、偏心轴、缸体、柱塞、活塞和配流盘，泵体设有进水口、出水口、P口和T口，多个缸体沿圆周方向分布在泵体内，一端与泵体沿圆周方向滑动连接，另一端指向偏心轴的偏心段；活塞位于缸体内可以往返滑动，将缸体内部分割为油腔和水腔；油腔与P口和T口交替连通，水腔与进水口和出水口交替连通；柱塞的一端与活塞连接，另一端与偏心轴的偏心段接触连接；配流盘固定在偏心轴的同轴段，随偏心轴同步转动过程中，切换P口和T口与不同缸体中油腔的连通关系。本发明潜水泵可以在液压力下进行水介质连续压缩做功，结构简单，成本低，而且省去电机和叶轮的使用，降低工作温度，实现长时间连续工作。
