【专利】自吸喷射泵(专利号:201921642373.3)

专利号：201921642373.3
专利状态：有权
专利类型：[实用新型]
专利申请人：台州韩进泵业有限公司
专利分类号：F04D9/06(20060101)

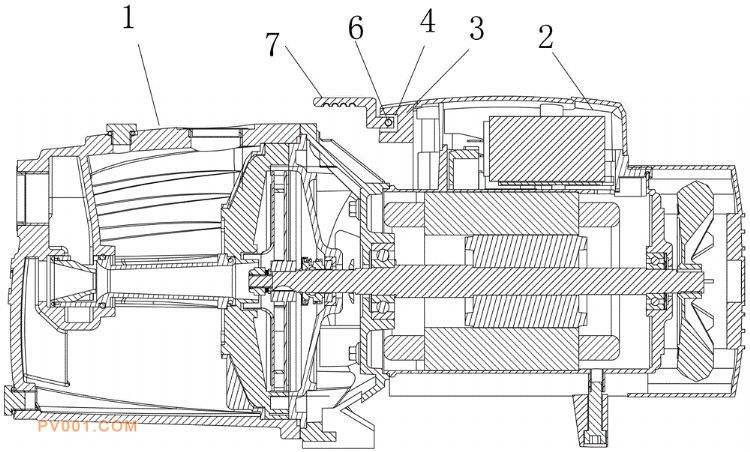

专利摘要：公开（公告）日:2020-06-19摘要:本实用新型涉及一种自吸喷射泵，包括泵体、叶轮、电机、接线盒。所述接线盒前端向前延伸出凸块，凸块前端面凹设有左右水平延伸的提手槽，凸块前后端面上分别开设有与提手槽相连通的通孔，提手槽内设有螺纹丝杆，螺纹丝杆两端分别贯穿在通孔内且通过轴承可转动连接，螺纹丝杆上套接有提手；提手包括可左右拼合的两个半提手，螺纹丝杆沿左右方向分为两个螺距相同、旋向相反螺纹段，两半提手分别套接在两个螺纹段上与之螺纹连接，由此半提手可通过其与螺纹丝杆的螺合而沿螺纹丝杆滑移。本结构设计了与接线盒一体式的提手，保证提手连接部不外露，增强了产品美观性，同时具有单、双人两者提拉使用方式，使用更为灵活。
