【专利】一种宽范围电流调节的电荷泵(专利号:202010269697.8)

专利号：202010269697.8
专利状态：审中-公开
专利类型：[发明]
专利申请人：西安博瑞集信电子科技有限公司
专利分类号：H02M3/07(20060101)

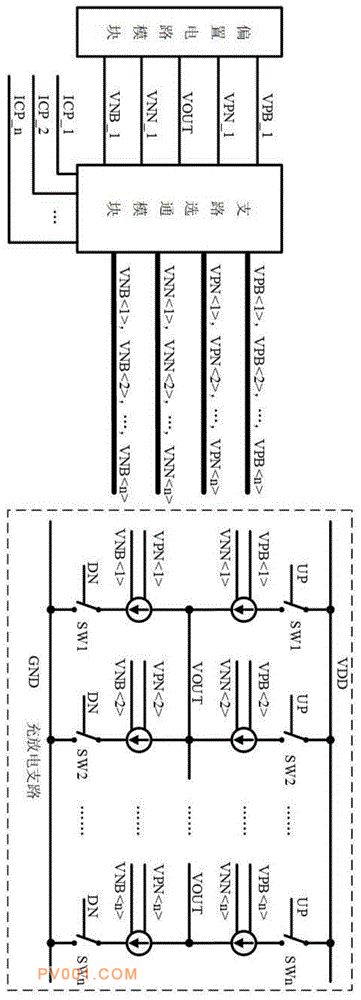

专利摘要：公开（公告）日:2020-06-19摘要:本发明公开了一种宽范围电流调节的电荷泵，包括偏置电路模块、充放电支路、支路选通模块以及钳位运算放大器，所述偏置电路为充放电支路提供偏置电压；所述充放电支路用于提供不同量级的电流通路；所述支路选通模块根据外部逻辑电平ICP将所述偏置电路输出电压将转换为受控电压，所述受控电压控制充放电支路；所述钳位运算放大器用于维持充放电支路输出电压和偏置电路输出电压在同一水平。本发明通过选通不同的充放电支路，彻底关闭未选通的支路，实现各支路间的完全隔离，降低电荷在充放电过程中从未选通支路泄漏的风险。
