【专利】泥浆泵试压装置(专利号:201921857410.2)

专利号：201921857410.2
专利状态：有权
专利类型：[实用新型]
专利申请人：濮阳市迪亚石化机械有限公司
专利分类号：F04B51/00(20060101)

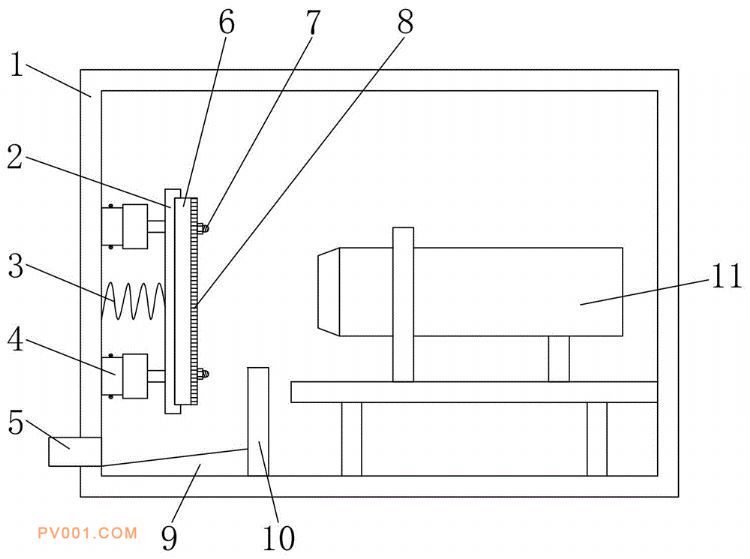

专利摘要：公开（公告）日:2020-06-19摘要:本实用新型公开了一种泥浆泵试压装置，包括防爆箱、设置在防爆箱内部的试压管、用于泄压时使用的冲刷板、用于固定冲刷板的定位板，其特征在于：所述冲刷板设置在试压管出水口的一侧，所述冲刷板通过定位螺栓与定位板固定连接，所述定位板与防爆箱内壁之间设置有两个缓冲组件，两个缓冲组件之间设置有第一弹簧；当试压装置泄压时，此时试压管内的水会对冲刷板进行冲击，在第一弹簧和缓冲组件的作用下，能够逐渐减缓冲刷板所受到的冲击力，通过在冲刷板外表面设置均匀分布的圆孔，能够减小外溅的水量，通过在冲刷板底部设置挡板、底板，方便将防爆箱内部的水从排水口排出，通过设置定位板和定位螺栓，方便将冲刷板拆卸下来，便于人们更换。
