【专利】一种可以安装普通机封的塑料泵(专利号:201921460335.6)

专利号：201921460335.6
专利状态：有权
专利类型：[实用新型]
专利申请人：上海创异流体机械有限公司
专利分类号：F04D13/06(20060101)

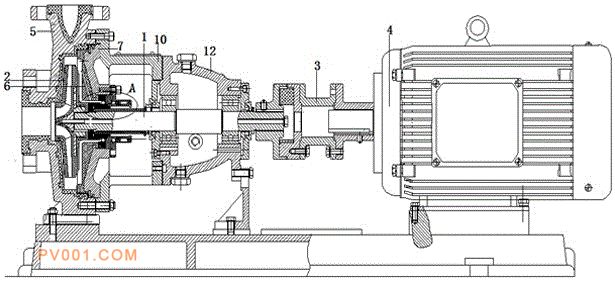

专利摘要：公开（公告）日:2020-06-19摘要:本实用新型公开一种可以安装普通机封的塑料泵，包括转轴，所述转轴一端套有叶轮，所述转轴另一端通过联轴器连接电机，所述叶轮外侧套有泵盖，所述叶轮位于泵盖的腔室内，所述叶轮另一侧设有后护板，所述后护板后侧卡接后护板Ⅰ，所述后护板Ⅰ内的凹槽设有衬套，所述衬套套于后护板Ⅰ上，所述后护板Ⅰ后端设有机械密封和支架，所述支架与泵盖连接，所述后护板Ⅰ上侧与泵盖连接，所述衬套前后分别与后护板和机械密封相接触，所述机械密封与衬套间通过O型圈进行密封，所述支架另一端连接轴承箱一端，所述轴承箱另一端连接联轴器。本装置通过设置一个陶瓷衬套，为机械密封营造一个正常的工作环境，解决了塑料泵不能安装普通标准型机械密封的问题。
