【专利】一种水处理系统泵用排残结构(专利号:201920849835.2)

专利号：201920849835.2
专利状态：有权
专利类型：[实用新型]
专利申请人：广州市昕恒泵业制造有限公司
专利分类号：F04D29/046(20060101)

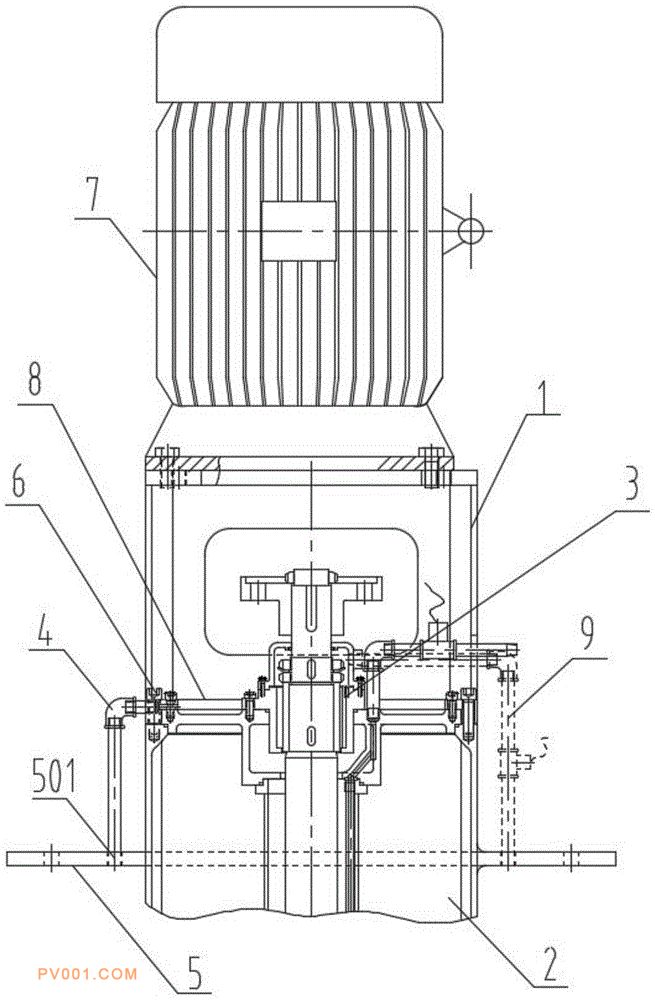

专利摘要：公开（公告）日:2020-06-19摘要:本实用新型提供一种水处理系统泵用排残结构，包括集液管、出水段和连接在所述出水段上的上轴承组件，所述集液管套设于所述上轴承组件外，所述集液管的底端用于与水处理系统泵连接，所述集液管的底端与所述上轴承组件位于同一平面或位于所述上轴承组件的下方，所述集液管的底端设有与其内部连通的排残通孔，所述排残通孔连接有排残管，用于轴承润滑、冷却、冲洗的物质泄漏后会储存在集液管内，由集液管设置的排残通孔连接的排残管进行统一排放，维护使用环境，使环境干净整洁，防止污染环境，避免泄漏液集聚而损害部件，集液管的底端与上轴承组件位于同一平面或位于其下方，使集液管内的泄漏液可全部、及时排出。
