【专利】一种新型的风阀装配组件(专利号:201921348262.1)

专利号：201921348262.1
专利状态：有权
专利类型：[实用新型]
专利申请人：浙江惠厨节能科技有限公司
专利分类号：F24C15/20(20060101)

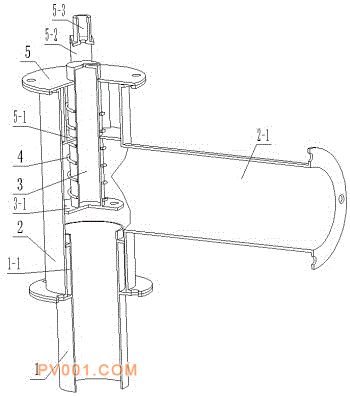

专利摘要：公开（公告）日:2020-05-26摘要:本实用新型涉及商用厨具领域，更具体的说是一种新型的风阀装配组件，包括风口、三通管、风门、弹簧、风控、限位片、拉绳、拉线轮、拉线架、风门旋钮固定板和风门旋钮，风口上设有垫圈部；三通管上设有出风口；所述的风门上设有挡风板；所述的风控上设有底板、支架和导向管；所述的风门旋钮上设有固定座；所述的风口、三通管、风门和弹簧共中心线，所述的风门旋钮与拉线轮固定连接，拉线轮转动带动拉绳绕拉线轮旋转，拉绳带动风门沿风口的轴心线运动，弹簧起到复位作用。可以提供一种能够调节风量大小的风阀装配组件。
