【专利】一种衬氟阀门(专利号:201921076416.6)

专利号：201921076416.6
专利状态：有权
专利类型：[实用新型]
专利申请人：浙江德氟阀门有限公司
专利分类号：F16K25/04(20060101)

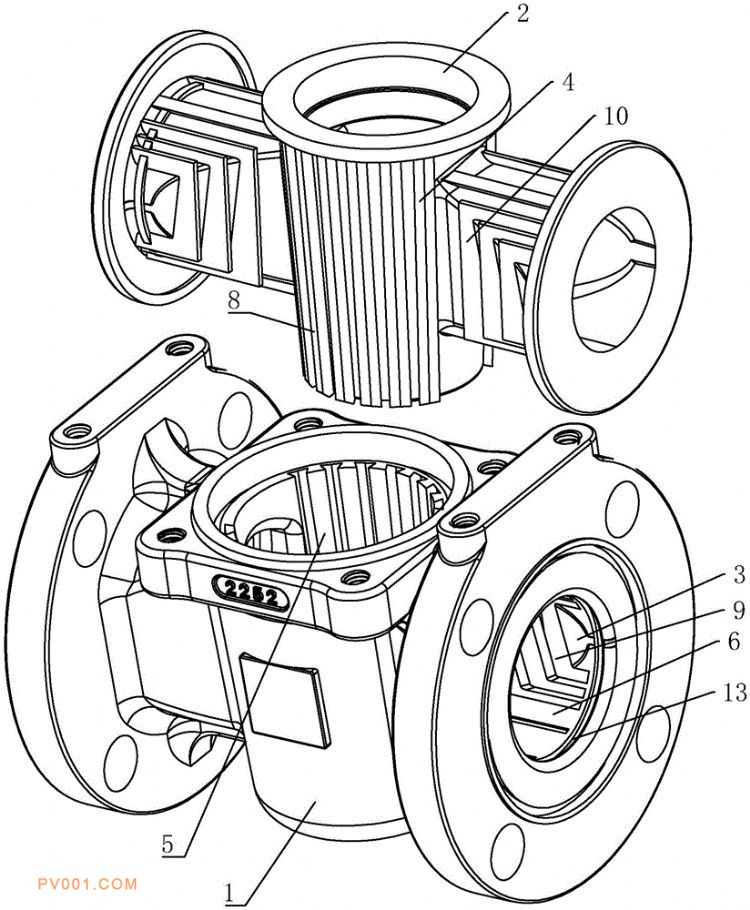

专利摘要：地址：325102 浙江省温州市永嘉县瓯北街道东方工业区(永嘉县瓯北第一蝶阀厂内)公开（公告）日:2020-05-26摘要:本实用新型公开了一种衬氟阀门，解决现阶段衬氟层难以直接粘附在阀体内侧壁等问题，其包括有阀体、衬氟层以及阀杆，所述阀体内具有内侧壁以及所述衬氟层具有与内侧壁接触的接触壁，所述内侧壁包括有内腔壁以及内腔壁两侧的流道壁，所述内侧壁上设有若干个燕尾槽，所述接触壁上设有与对应燕尾槽契合的衬氟燕尾棱，以使衬氟层粘附于阀体内侧壁上。燕尾槽和衬氟燕尾棱契合紧配，衬氟燕尾棱难以从燕尾槽内脱落，起到了良好的粘附效果，加大了衬氟层对阀体内侧壁的粘附力，即使在频繁启闭阀芯或者介质流动的影响下，衬氟层也难以变形移位，粘着十分牢靠，保障了衬氟层的完整，使阀门经久耐用，使用寿命长，衬氟层粘附可靠性非常高。
