【专利】一种新型电动插板阀(专利号:201921742655.0)

专利号：201921742655.0
专利状态：有权
专利类型：[实用新型]
专利申请人：北京瑞达宏信科技有限公司
专利分类号：F16K31/50(20060101)

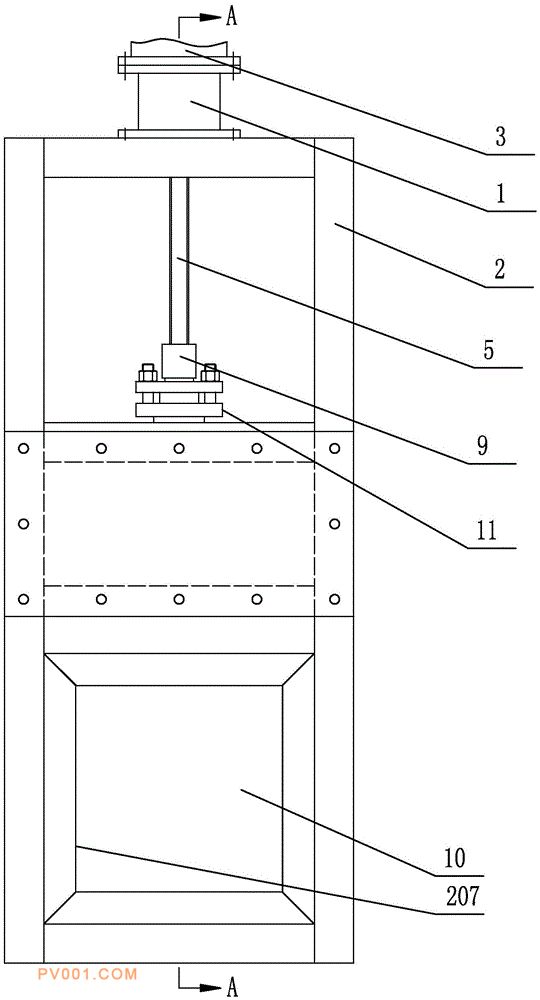

专利摘要：公开（公告）日:2020-05-26摘要:本实用新型属于插板阀技术领域，特别涉及一种新型电动插板阀；其一种新型电动插板阀，包括通过支架设于阀体上的减速电机，所述减速电机的输出轴通过联轴器连接丝杆，所述丝杆的外壁上设有对开圆环和轴承，且所述对开圆环设于所述轴承的上方，所述轴承通过轴承座设于所述支架内。本实用新型提供一种新的新型电动插板阀，该新型电动插板阀采用减速电机带动丝杆转动，由于丝杆与螺母拉杆螺接，因此，丝杆的转动带动螺母拉杆上下移动，进而带动插板上下移动，实现阀体进料口的开合，该结构设计合理，使用方便，避免了结构出现故障而影响正在进行的作业；且螺母拉杆通过填料函密封，摩擦力小，节能降耗，没有外泄漏，使用寿命长。
