【专利】一种密封阀(专利号:201921386307.4)

专利号：201921386307.4
专利状态：有权
专利类型：[实用新型]
专利申请人：江苏大鸿环保设备有限公司
专利分类号：F16K1/46(20060101)

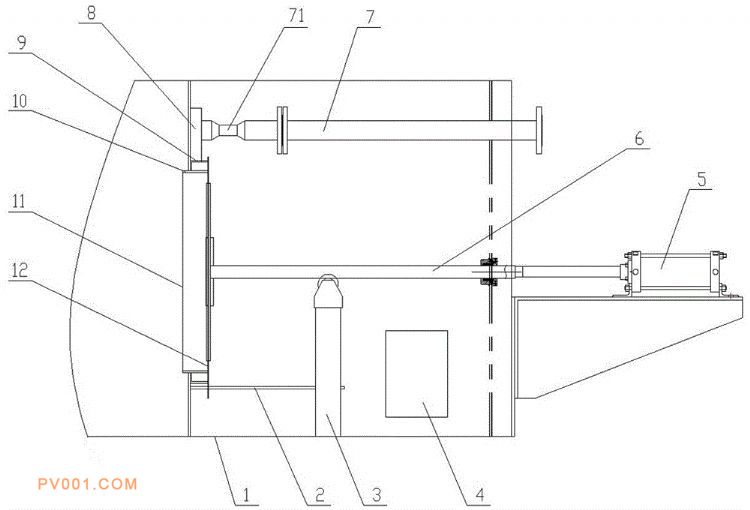

专利摘要：公开（公告）日:2020-05-26摘要:本实用新型涉及一种阀门，具体说是密封阀。它包括阀体，该阀体的一端有出口，阀体侧壁上有进口。阀体内有阀杆，远离出口的阀杆一端穿过阀体伸出到阀体外，且阀杆外壁与阀体间呈滑动密封状配合，阀体的外壁上固定有驱动缸，驱动缸的活塞杆与阀杆的外伸端间呈同心固定。靠近出口的阀杆一端上固定有阀板，阀板的外径大于出口的内径，出口内有小密封圈，小密封圈外侧壁的四周与出口内侧壁的四周间呈固定密封状连接。其特点是所述小密封圈的外侧套有大密封圈，大密封圈位于阀体内，且其一端与所述出口四周的阀体内壁呈固定密封状连接，大密封圈的内径小于所述阀板的外径大于小密封圈的外径。该密封阀的密封效果较好。
