【专利】一种两用式球阀橡胶密封圈(专利号:201921454322.8)

专利号：201921454322.8
专利状态：有权
专利类型：[实用新型]
专利申请人：铁岭大沃阀门(集团)有限公司
专利分类号：F16K5/08(20060101)

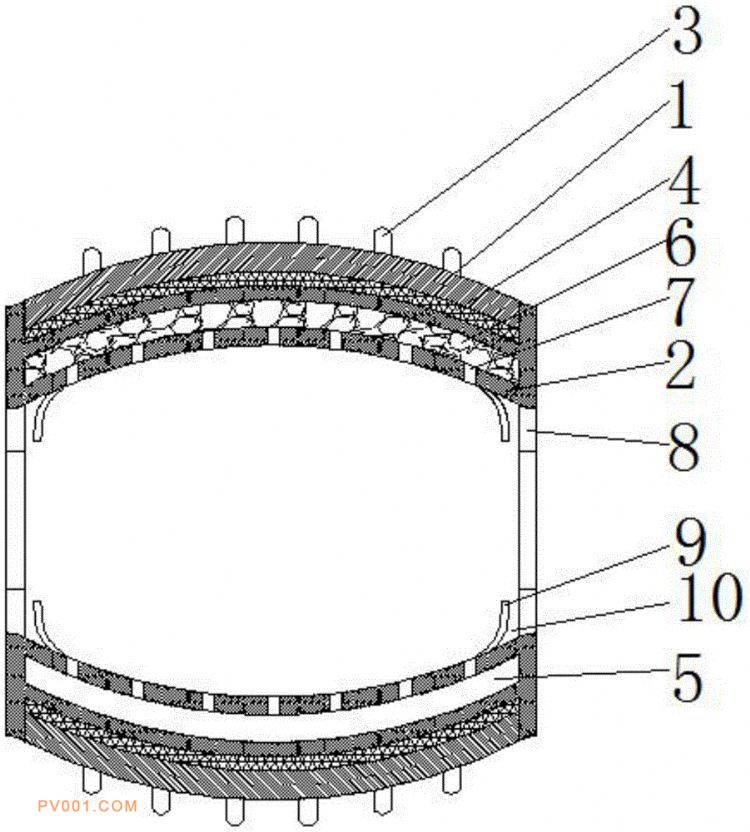

专利摘要：公开（公告）日:2020-05-26摘要:本实用新型公开了一种两用式球阀橡胶密封圈，密封圈本体的硬性密封圈、软性密封圈均呈弧形结构且所述硬性密封圈、软性密封圈均贴合在两用式球阀的阀体内表面，所述硬性密封圈的一侧弧形表面均匀设有多个凸出限位部，所述两用式球阀的阀体内壁表面开有卡扣槽，所述凸出限位部插入到所述卡扣槽内，所述软性密封圈通过密封胶层紧贴在所述硬性密封圈的弧形表面，所述软性密封圈的内部开有一弧形空腔，所述弧形空腔的内部设有吸水膨胀颗粒且所述软性密封圈的表面开有多个进水孔，所述进水孔与所述弧形空腔连通，两用式球阀的阀芯抵触在所述软性密封圈的一侧弧形表面。本实用新型使密封圈与阀体结合更加紧密且密封效果更好。
