【专利】一种用于燃气阀的限位机构、燃气阀及灶具(专利号:201921261499.6)

专利号：201921261499.6
专利状态：有权
专利类型：[实用新型]
专利申请人：创尔特热能科技(中山)有限公司
专利分类号：F16K1/24(20060101)

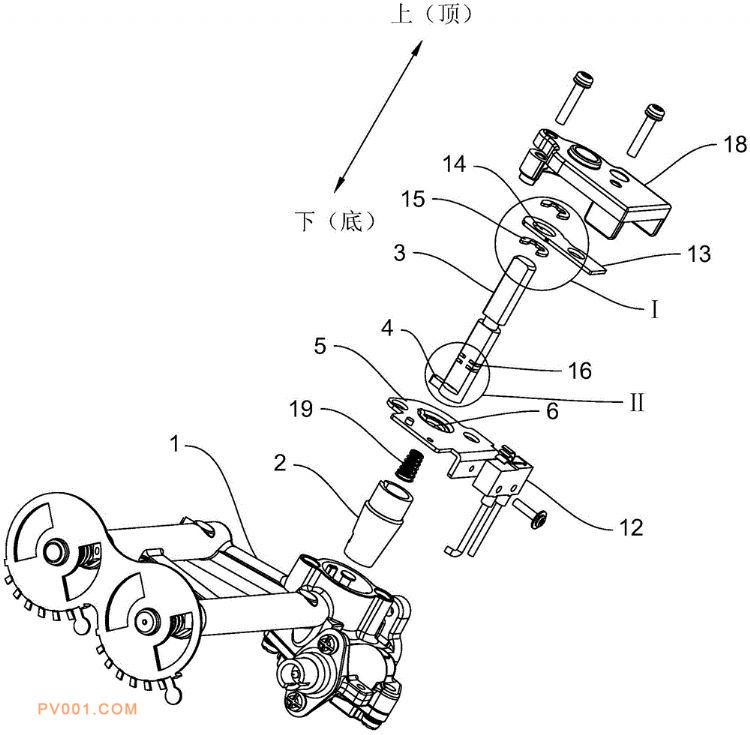

专利摘要：公开（公告）日:2020-05-26摘要:本实用新型公开了一种用于燃气阀的限位机构、燃气阀及灶具。用于燃气阀的限位机构，包括：阀体；阀芯，活动设置于阀体内，阀芯的上部设有第一限位部；阀杆，阀杆靠近阀芯的一端设有与第一限位部相对应的凸起部，凸起部能够与第一限位部相配合使得阀芯与阀杆联动；弹性复位装置，设置于阀芯与阀杆之间并能够提供使凸起部与第一限位部分离的弹性力；座架，安装于阀体上，座架上设有第一通孔，且座架上设有与凸起部相对应的第二限位部，第二限位部能够在凸起部与第一限位部分离后与凸起部相配合，以限制阀杆转动；阀盖，安装于座架上，阀杆穿过阀盖与座架，且阀杆能够连接于阀芯。关火后第二限位部与凸起部相互配合使得阀杆无法转动，提高了安全性。
