【专利】一种具有清洁功能的刀型闸阀(专利号:201921170967.9)

专利号：201921170967.9
专利状态：有权
专利类型：[实用新型]
专利申请人：永嘉县旭晨阀门有限公司
专利分类号：F16K3/02(20060101)

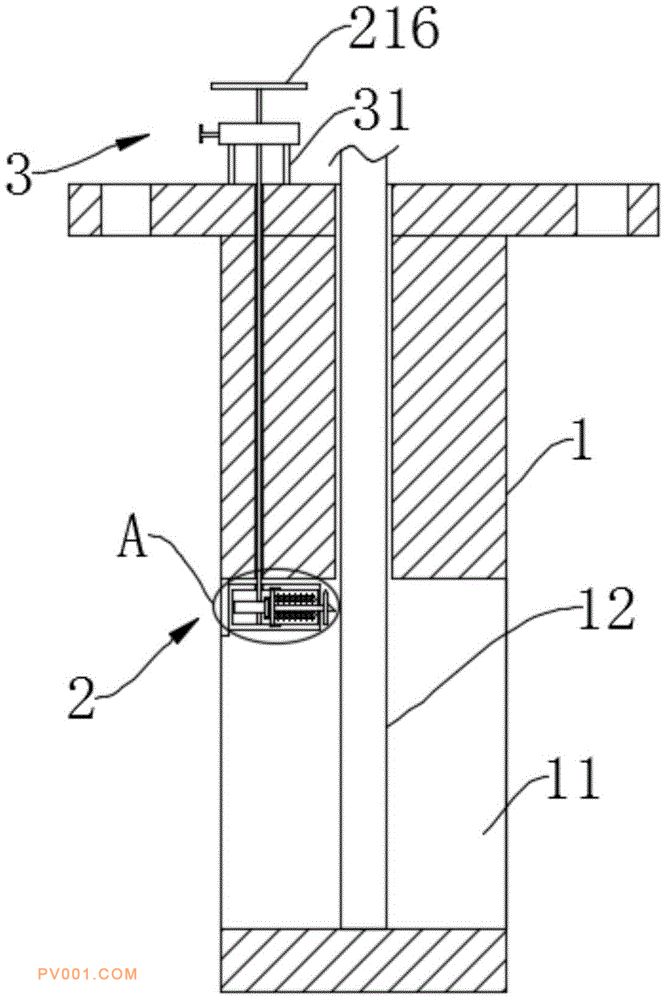

专利摘要：公开（公告）日:2020-05-26摘要:本实用新型公开了一种具有清洁功能的刀型闸阀，包括阀体，阀体上设有出液口，且阀体上滑动安装有闸板，闸板活动位于出液口内，刮除装置包括与出液口一侧内顶面固定连接的凸缘，凸缘面向闸板的一面固定设有矩形套筒，矩形套筒内滑动卡接有滑块，滑块面向闸板的一面设有圆杆，圆杆的另一端滑动贯穿矩形套筒安装有安装板，安装板面向闸板的一面设有刮板，且圆杆上方和下方的滑块侧壁上固定连接有第一弹性件，弹性件的自由端与矩形套筒的内壁固定连接，滑块远离闸板的一面固定设有U形板，U形板上转动安装有滚筒，滚筒一侧的矩形套筒内底部转动连接有转轴，转轴的外壁固定套接有凸轮，凸轮的外壁与滚筒的外壁转动贴合。
