【专利】一种消防防火球阀(专利号:201921506426.9)

专利号：201921506426.9
专利状态：有权
专利类型：[实用新型]
专利申请人：玉环远特阀门有限公司
专利分类号：F16K5/06(20060101)

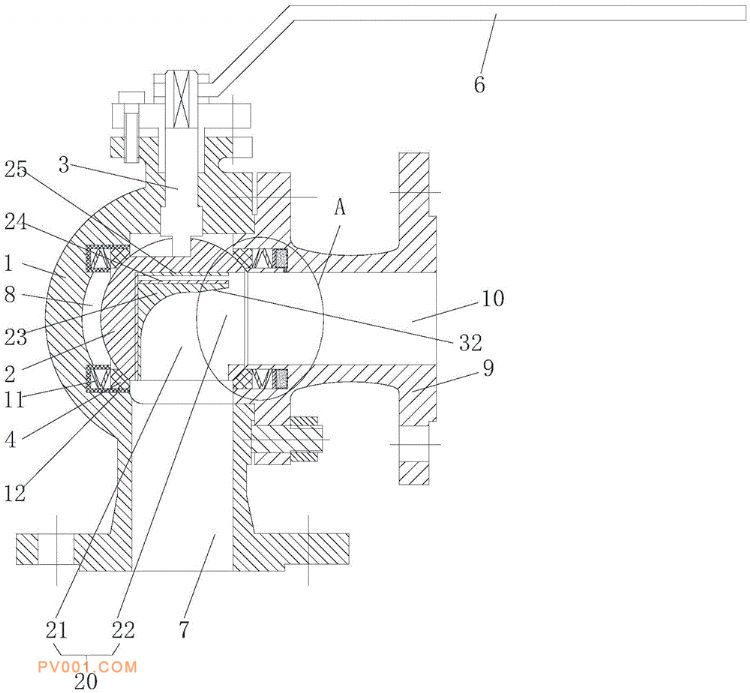

专利摘要：公开（公告）日:2020-05-26摘要:本实用新型公开了一种消防防火球阀，包括阀体、阀芯、阀杆、左密封圈、右密封圈与手柄，所述阀体内设有进水通道与阀芯腔，阀芯处于阀芯腔内；所述阀体上连接设有出水法兰，所述出水法兰的中心设有出水通道，出水通道与阀芯腔贯通，且出水通道与进水通道呈垂直设置，所述左密封圈的外侧面设有左碟簧，所述左密封圈、左碟簧整体处于陶瓷套内，所述陶瓷套嵌设在阀体内；所述右密封圈的外侧面设有右碟簧，右碟簧的外侧面设有推板，所述推板的外侧面设有储物膜，且储物膜为可伸缩。本实用新型的消防防火球阀，它可以更好的使阀芯与密封圈之间保持始终贴合密封。
