【专利】一种气动型蝶阀(专利号:201921649418.X)

专利号：201921649418.X
专利状态：有权
专利类型：[实用新型]
专利申请人：中山市科利奥机械设备有限公司
专利分类号：F16K1/22(20060101)

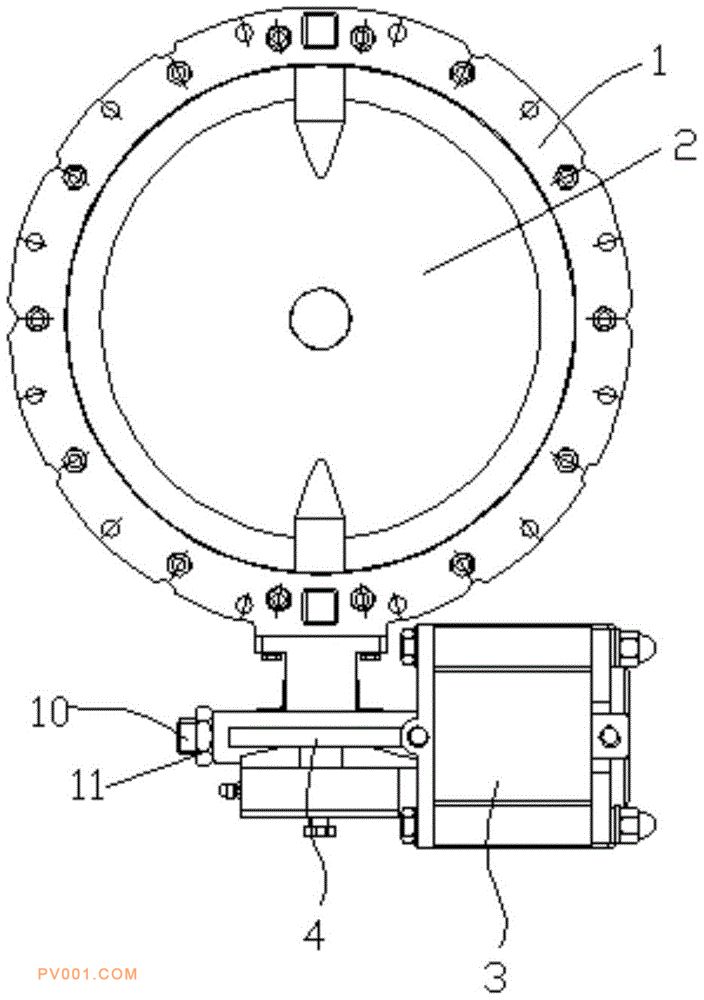

专利摘要：公开（公告）日:2020-05-26摘要:本实用新型公开了一种气动型蝶阀，其特征在于：包括阀主体和与阀主体转动连接的阀板以及与阀主体固定连接的驱动器，所述驱动器包括壳体及与壳体固定的缸体，壳体内设有通过轴承安装于壳体内的驱动轴，该驱动轴上设有齿轮，所述缸体内设有活塞杆及活塞，所述活塞杆上设有若干驱动齿，且活塞杆上有驱动齿的一段位于壳体内且与齿轮啮合，所述驱动轴与阀板的轴端连接。
