【专利】一种快接式单向阀(专利号:201921538068.X)

专利号：201921538068.X
专利状态：有权
专利类型：[实用新型]
专利申请人：苏州沃达园林机械有限公司
专利分类号：F16K15/06(20060101)

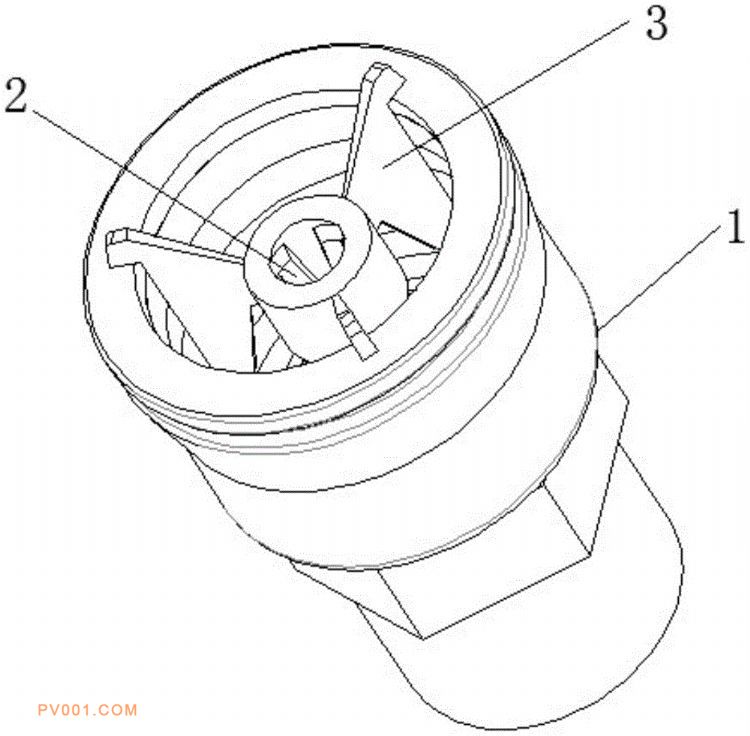

专利摘要：公开（公告）日:2020-05-26摘要:本实用新型公开了一种快接式单向阀，包括单向阀座、收容在单向阀座内的阀杆以及收容在单向阀座内且与阀杆实现连接或分离的阀芯，单向阀座具有一体形成且内部中空的大端部和小端部，单向阀座的内腔中收容有阀杆和阀芯；阀杆容置在单向阀座包含的小端部的内腔中，阀杆的顶端通过弹簧与阀芯相连接；阀芯容置在单向阀座包含的大端部的内腔中，且阀芯通过导向锁紧组件实现与阀杆的连接或分离。本实用新型结构紧凑小巧，阀芯与阀杆之间通过导向锁紧组件实现快速拆装，阀芯在阀杆包含的导杆的导向下进行装配，并通过阀芯包含的锁环进行锁紧固定，安装方便，不容易出现卡滞问题，而且整个结构通过分解、复位装配后能够实现重复使用，方便实用，成本低。
