【专利】一种耐高温的大型高温高真空双闸板阀(专利号:201921327101.4)

专利号：201921327101.4
专利状态：有权
专利类型：[实用新型]
专利申请人：北京北方华创真空技术有限公司
专利分类号：F16K3/02(20060101)

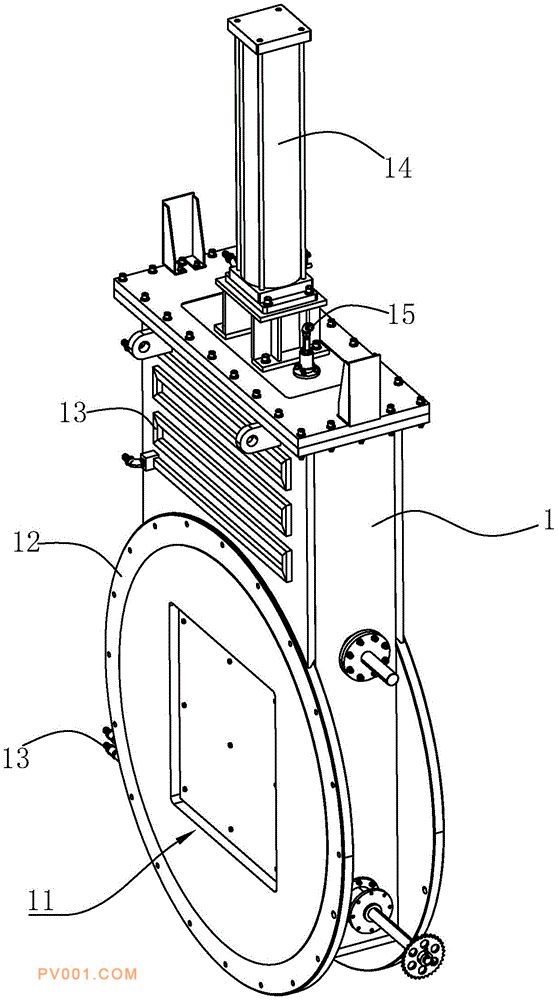

专利摘要：公开（公告）日:2020-05-26摘要:本实用新型公开了一种耐高温的大型高温高真空双闸板阀，属于一种真空炉用大型阀门；其技术方案要点是包括外壳、设于外壳内部的中心导向架以及设于外壳上能够驱动中心导向架上下运动的气缸；中心导向架的两侧均设有板阀，外壳上开设有通料口，板阀能够对通料口进行封闭；板阀靠近中心导向架的侧壁上嵌设有呈S形分布的冷水管。本实用新型解决了真空炉内的高温容易导致板阀发生变形的问题，达到了放置板阀变形，提高板阀使用寿命的效果。
