【专利】一种阀门管线吊运安装的移动工装架结构(专利号:201921043641.X)

专利号：201921043641.X
专利状态：有权
专利类型：[实用新型]
专利申请人：林锦丽
专利分类号：B65D25/10(20060101)

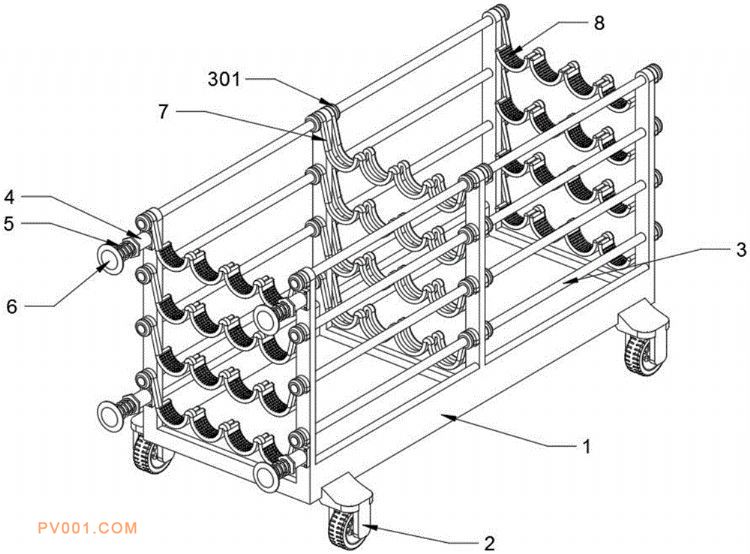

专利摘要：公开（公告）日:2020-05-26摘要:本实用新型提供一种阀门管线吊运安装的移动工装架结构，包括固定槽和防滑橡胶垫，所述支撑架为框架结构，且支撑架底部四端分别设有一处支撑轮；所述吊挂杆共有十六处，且吊挂杆呈水平状分别安装在支撑架顶部左右两侧；所述吊挂杆两端分别设有一处圆形挡块，且管线固定架一端贴合于挡块外侧；所述缓冲柱共有四处，且缓冲柱内部为中空状，并且弹簧后端贴合于缓冲筒前端外侧；所述缓冲柱共有四处，且缓冲柱均位于支撑架前端左右两侧，并且缓冲柱外侧均安装有一处弹簧；所述管线固定架为弯曲状结；有利于将阀门管线分层放置在装置内部，并通过固定槽对阀门管线进行固定，使阀门管线呈分层罗列状放置在装置内，便于人员对阀门管线进行集中移动作业。
