【专利】一种用于通用泵加工的固定装置(专利号:201921505689.8)

专利号：201921505689.8
专利状态：有权
专利类型：[实用新型]
专利申请人：大连金石泵业有限公司
专利分类号：B23Q3/12(20060101)

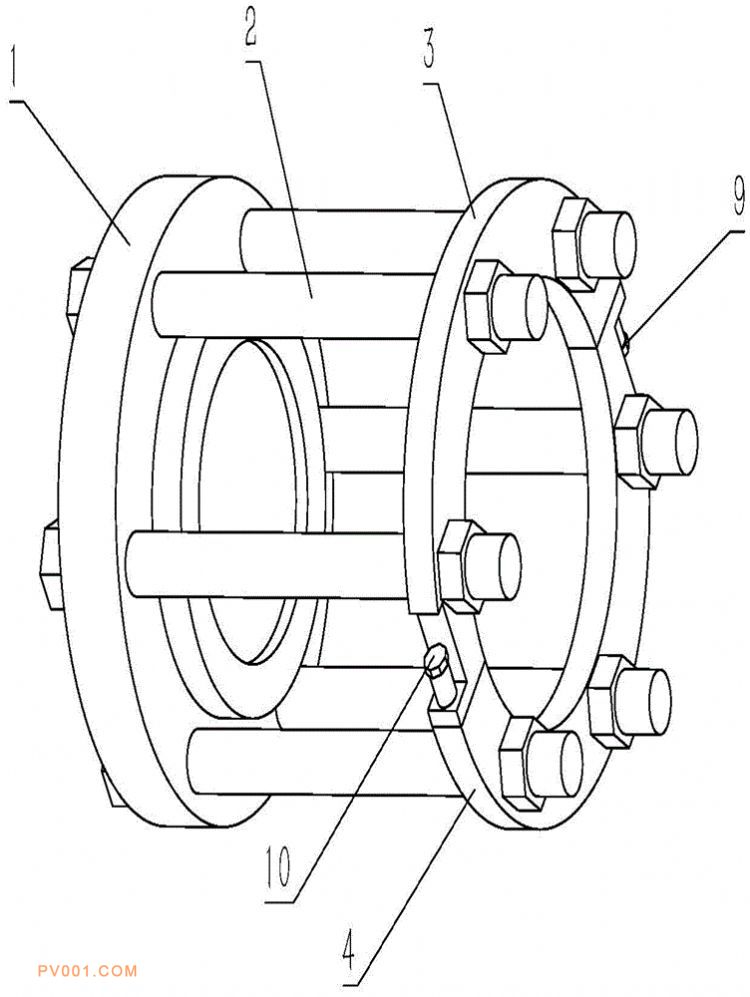

专利摘要：公开（公告）日:2020-05-26摘要:一种用于通用泵加工的固定装置，属于机械设计领域，所述装置包括首端双面固定连接段、中部紧固件、末端分瓣卡盘、首端双面固定连接段通孔、首端双面固定连接段凸台，所述首端双面固定连接段上部和下部的内圆侧分别设有首端双面固定连接段凸台，所述末端分瓣卡盘上开设有末端分瓣卡盘孔洞，所述首端双面固定连接段通孔与末端分瓣卡盘孔洞相对应，所述末端分瓣卡盘瓣一、末端分瓣卡盘瓣二对接处设有锁紧装置，所述对应的首端双面固定连接段通孔与末端分瓣卡盘孔洞内设有中部紧固件。满足通用泵固定需要，且易于在现有机械加工设备的基础上改造、加装和应用，尤其是针对通用泵固定，提供一种稳定可靠、固定方便、使用安全的通用泵固定装置。
