【专利】用于便携式输液泵的流速控制装置及其控制方法(专利号:202010170953.8)

专利号：202010170953.8
专利状态：审中-公开
专利类型：[发明]
专利申请人：南京法迈特科技发展有限公司
专利分类号：A61J15/00(20060101)

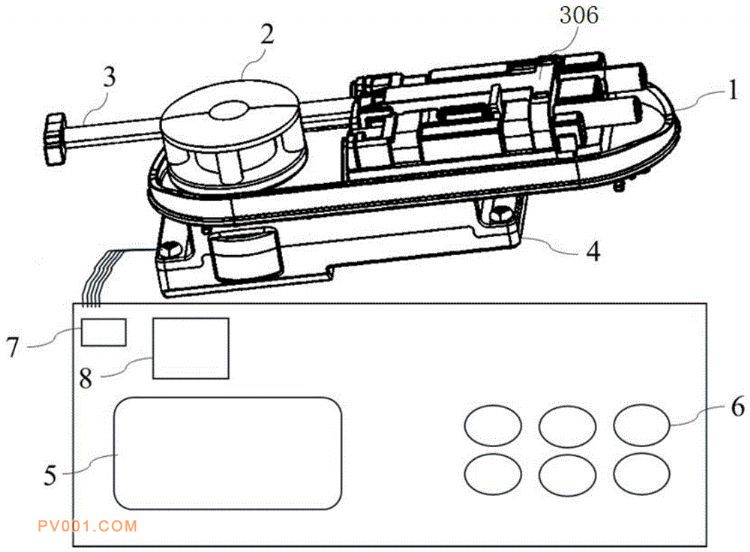

专利摘要：公开（公告）日:2020-05-29摘要:本发明公开了一种用于便携式输液泵的流速控制装置，包括壳体、位于壳体上的蠕动泵头、绕设在蠕动泵头上且在蠕动泵头的驱动下可使管道内液体沿预期流动方向流动的输液管道和用于驱动蠕动泵头转动的减速电机，减速电机包括电机盒、位于电机盒内的直流电机、由直流电机驱动的蜗杆、涡轮、与涡轮同轴设置的小齿轮、与小齿轮相啮合传动的大齿轮、与大齿轮同轴设置的用于伸出电机盒穿过壳体与蠕动泵头耦合的输出轴、位于大齿轮下方且由若干个磁铁均布构成的磁环以及位于磁环下方固定于电机盒内的霍尔检测电路。本发明利用减速电机内的涡轮蜗杆传动以及齿轮传动，避免电机转动惯性的影响，避免了当电机停止时泵头继续传动从而使得输液总量超出的现象。
