【专利】一种带有变频器悬挂装置的变频器矢量泵一体机(专利号:201921754747.0)

专利号：201921754747.0
专利状态：有权
专利类型：[实用新型]
专利申请人：广州市菱川电气有限公司
专利分类号：F04B49/06(20060101)

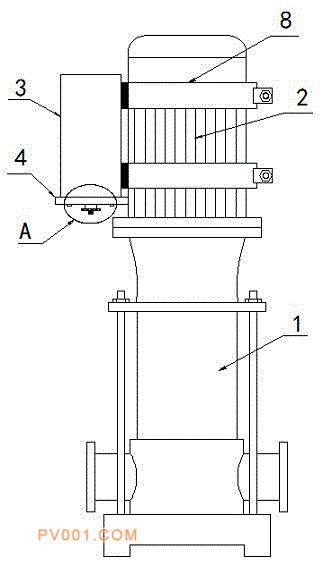

专利摘要：公开（公告）日:2020-05-29摘要:本实用新型涉及变频器矢量泵一体机技术领域，且公开了一种带有变频器悬挂装置的变频器矢量泵一体机，包括水泵、矢量电机和变频器壳体，矢量电机固定设置于水泵的顶部，变频器壳体位于矢量电机的左侧，矢量电机的左侧壁固定设有放置板，变频器壳体位于放置板的上表面且变频器壳体的底部中心处固定设有丝杆，放置板的上表面开设有用于丝杆穿过的第一插孔且杆壁螺纹连接有内螺纹环，内螺纹环的下侧固定设有转动环，转动环与丝杆的杆壁活动套接，变频器壳体的右侧壁固定设有两个上下分布的弹性固定环，弹性固定环的两端共同设置有紧固机构。本实用新型操作方便，便于将矢量电机与变频器壳体之间拆装，从而降低了售后维护成本。
