【专利】一种轴向往复泵及往复驱动机构(专利号:201921230982.8)

专利号：201921230982.8
专利状态：有权
专利类型：[实用新型]
专利申请人：杭州盛维科技有限公司
专利分类号：浙江量子石油机械设备有限公司

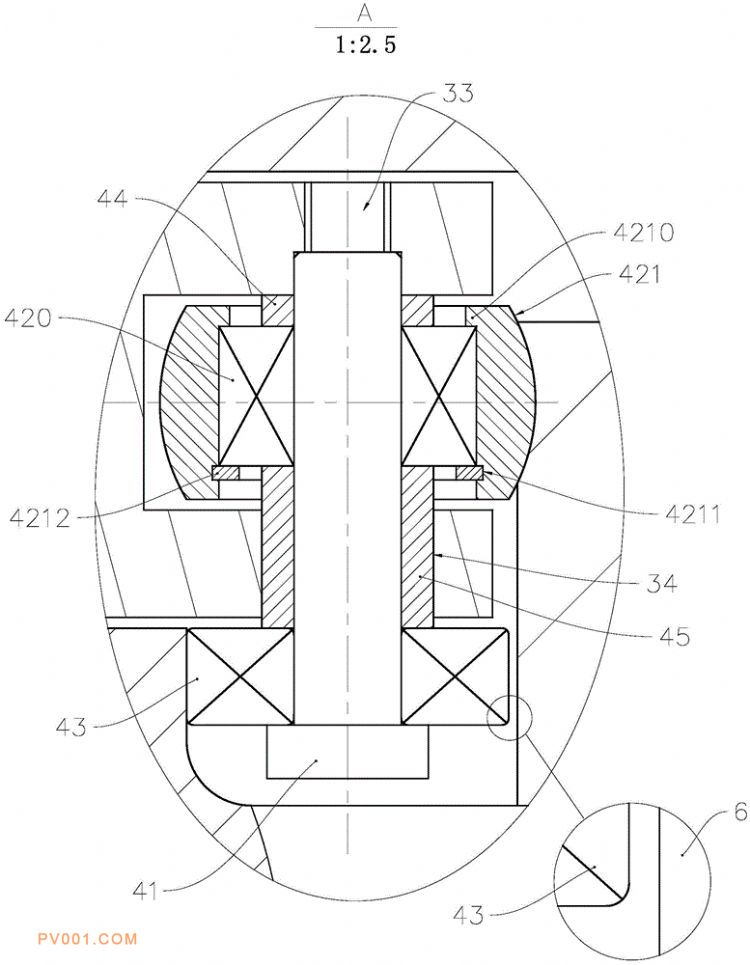

专利摘要：公开（公告）日:2020-05-29摘要:本实用新型涉及一种轴向往复泵及往复驱动机构，属于传动技术领域。往复驱动机构包括往复传动机构与旋转驱动装置，传动机构包括机体、旋转输入轴及轴向移动输出构件；在旋转输入轴上设有沿其周向布置的曲形导槽；轴向移动输出构件上设有安装槽，安装槽上通过支撑轴而可转动地安装有外推旋转体，及通过支撑轴而可转动地安装有回拉旋转体；外推旋转体的外周面紧压于曲形导槽远离轴向移动输出构件的驱动输出端的内槽壁面上，且与邻近驱动输出端的外槽壁面间存有间隙；回拉旋转体的外周面紧压于外槽壁面上，且与内槽壁面间存有间隙。基于该结构改进的传动机构，能可靠、稳定且一致地输出往复驱动，可广泛用于船舶、石油生产等领域中。
