【专利】一种气动膜片式安全阀(专利号:201921457046.0)

专利号：201921457046.0
专利状态：有权
专利类型：[实用新型]
专利申请人：江苏威尔德钻采设备有限公司
专利分类号：F16K17/04(20060101)

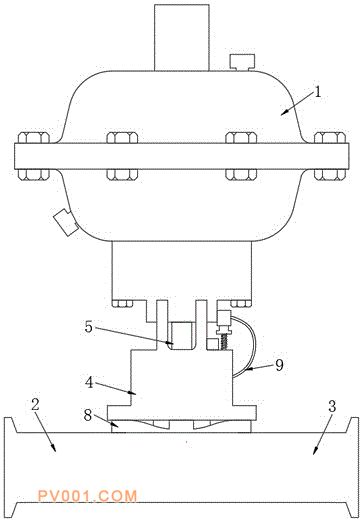

专利摘要：公开（公告）日:2020-05-19摘要:本实用新型公开了一种气动膜片式安全阀，包括阀体，所述阀体下端焊接固定有支座，所述支座内滑动连接有阀杆，所述支座下侧胶合有膜片，所述支座内开有滑槽，所述滑槽内滑动连接有阀芯，所述阀芯下侧与膜片相抵，所述阀体下端焊接固定有通气机构。本实用新型当进介质通道内的压力大于正常状态时，介质推动膜片向上运动，从而推动阀杆在阀体内向上滑动，阀芯在滑槽内向上滑动且压缩空气，空气在套杆内向下挤压滑杆，滑杆在引导槽内向下滑动使得导管、连通槽与引导槽连通，从而储液箱内的润滑油流出对阀芯进行润滑，实现自动对装置进行润滑，保证管道内压力大于正常值时，阀门可以正常开启，从而排除多余的介质来保证管道内压力稳定。
