【专利】一种热力管网焊接球阀(专利号:201921742970.3)

专利号：201921742970.3
专利状态：有权
专利类型：[实用新型]
专利申请人：开封瑞科阀门有限公司
专利分类号：F16K5/08(20060101)

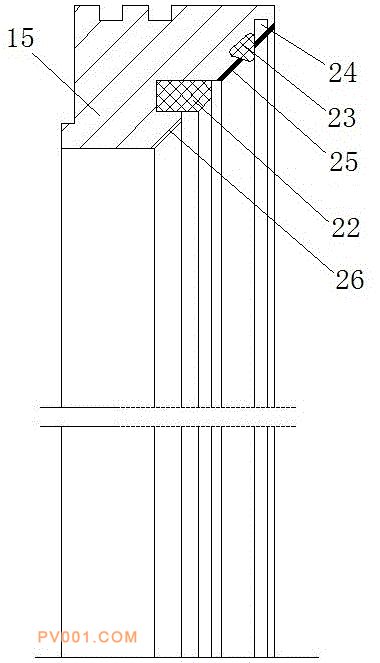

专利摘要：公开（公告）日:2020-05-19摘要:本实用新型涉及一种热力管网焊接球阀，包括阀体、阀座组件和球形阀芯，阀座组件与阀芯之间设有密封结构，阀座组件包括阀座，阀座具有锥形面，密封结构包括设置于锥形面上的第一密封圈、第二密封圈和金属密封层，第一密封圈朝向球形阀芯突出锥形面的高度大于第二密封圈朝向球形阀芯突出锥形面的高度，第二密封圈朝向球形阀芯突出锥形面的高度大于金属密封层的厚度。第一密封圈形成初始密封即第一道密封，当工况系统开始工作时，介质压力产生活塞效应促使第二密封圈形成第二道密封，当系统压力不断升高时，阀座上的金属密封层与球形阀芯的表面紧密贴合，形成第三道密封。三级密封的结构设计，即使第一密封圈磨损后，阀门依然具有较好的密封性。
