【专利】一种耐腐蚀密封闸阀(专利号:201921162727.4)

专利号：201921162727.4
专利状态：有权
专利类型：[实用新型]
专利申请人：靖江双久泵阀制造有限公司
专利分类号：F16K3/02(20060101)

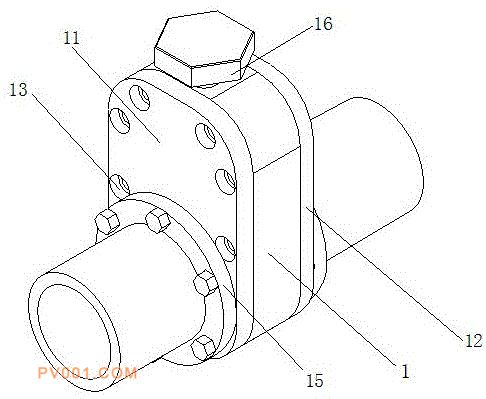

专利摘要：公开（公告）日:2020-05-19摘要:本实用新型属于密封闸阀技术领域，尤其为一种耐腐蚀密封闸阀，包括中框、耐腐蚀内胆层、闸阀挡板、第一端盖和第二端盖，所述中框中嵌合所述耐腐蚀内胆层，所述耐腐蚀内胆层的顶端为平面，所述耐腐蚀内胆层的底端为圆弧面，所述耐腐蚀内胆层中嵌合有所述闸阀挡板，所述闸阀挡板的底端为圆形面，闸阀挡板的顶端为平面并设有调节螺纹孔，所述中框的顶端的中心设有圆柱孔，圆柱孔中活动串接有调节螺杆。本实用新型调节螺杆转动时带动与之螺合的闸阀挡板沿着耐腐蚀内胆层在第一端盖和第二端盖之间移动，从而实现本实用新型闸阀的开启与关闭，因为第一端盖和第二端盖与中框是通过螺钉连接为一体的，所以三者可以独立进行规模化生产，降低生产成本。
