【专利】一种蝶阀(专利号:201921414244.9)

专利号：201921414244.9
专利状态：有权
专利类型：[实用新型]
专利申请人：沪航科技集团有限公司
专利分类号：F16K1/22(20060101)

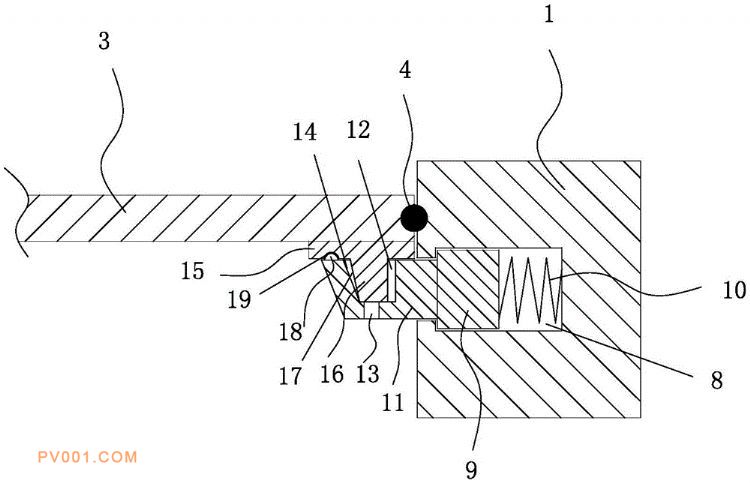

专利摘要：公开（公告）日:2020-05-19摘要:本实用新型涉及一种蝶阀，它主要解决了现有技术中蝶阀结构设计不合理导致密封件的耐用性差的问题，包括阀体、阀轴、蝶板，阀体具有一流通道，阀体上位于输入端一侧且沿流通道的横向右侧以及位于输出端一侧且沿流通道的横向左侧均设置有凹槽，凹槽内嵌设有滑块，滑块上向外延伸设置有定位块，所述定位块上靠近蝶板的一侧面设置有弧形槽，弧形槽上靠近外侧的一侧面设置成第一倾斜面，蝶板上与定位块相接触的弧形凸沿，弧形凸沿上设置有密封块，密封块上靠近内侧的一侧面设置成第二倾斜面，第一倾斜面的倾斜角度小于第二倾斜面的倾斜角度。
