【专利】一种水泵上的叶轮防磨损结构(专利号:201921500720.9)

专利号：201921500720.9
专利状态：有权
专利类型：[实用新型]
专利申请人：浙江日井泵业股份有限公司
专利分类号：F04D29/20(20060101)

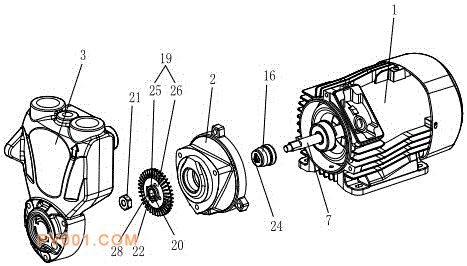

专利摘要：公开（公告）日:2020-05-22摘要:本实用新型公开了一种水泵上的叶轮防磨损结构，包括电机、支架与泵体，电机包括壳体、定子、转子以及连接在转子中心的转轴，转轴由下往上依次为第一轴段、第二轴段、第三轴段、第四轴段、第五轴段与第六轴段；第五轴段的横截面为三条等长圆弧与三条等长线段相间隔首尾相连所形成的封闭路径，且三条圆弧为同一个圆上的弧段；叶轮中心的轴孔与第五轴段的形状匹配对接，且轴孔的尺寸大于第五轴段的尺寸；第六轴段上具有外螺纹，紧固螺母拧接在第六轴段上；叶轮的轴孔的外端设有台阶孔，紧固螺母的内端设有凸起台阶，凸起台阶匹配插设在台阶孔内。本实用新型的加工难度低，生产成本低，能够有效的防止叶轮轴向移动、磨损,提高叶轮装配后运行的稳定性。
