【专利】一种注射泵电机反转检测装置(专利号:201921300538.9)

专利号：201921300538.9
专利状态：有权
专利类型：[实用新型]
专利申请人：广州汇特医疗科技有限公司
专利分类号：G01R31/34(20060101)

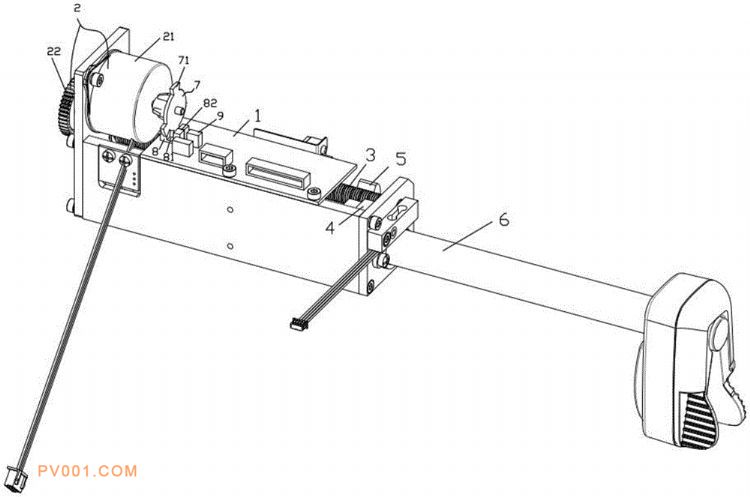

专利摘要：公开（公告）日:2020-05-22摘要:本实用新型提供了一种注射泵电机反转检测装置，包括架体、传动组件、丝杆、滑座、啮合臂、推杆、检测电路、LED警报灯、蜂鸣喇叭、遮光旋转件、遮光U形座、光电耦合器；所述电机输出轴的尾端套设有遮光旋转件，电机带动遮光旋转件旋转；所述遮光旋转件底部设有遮光U形座；所述遮光U形座中部设有U形凹腔，两侧设有透光槽；所述透光槽的右侧设有光电耦合器；所述遮光旋转件上设有三块扇片，扇片之间设有透光空腔；所述扇片底端设于遮光U形座的U形凹腔内；所述光电耦合器、LED警报灯、蜂鸣喇叭与检测电路电性连接。本实用新型的啮合检测装置，其能简单有效的检测注射泵电机是否反转，排除电机反转导致抽血的风险；其安装方便，检测精确，成本低。
