【专利】一种单级管道循环泵(专利号:201921327764.6)

专利号：201921327764.6
专利状态：有权
专利类型：[实用新型]
专利申请人：浙江首飞泵业股份有限公司
专利分类号：F04D13/06(20060101)

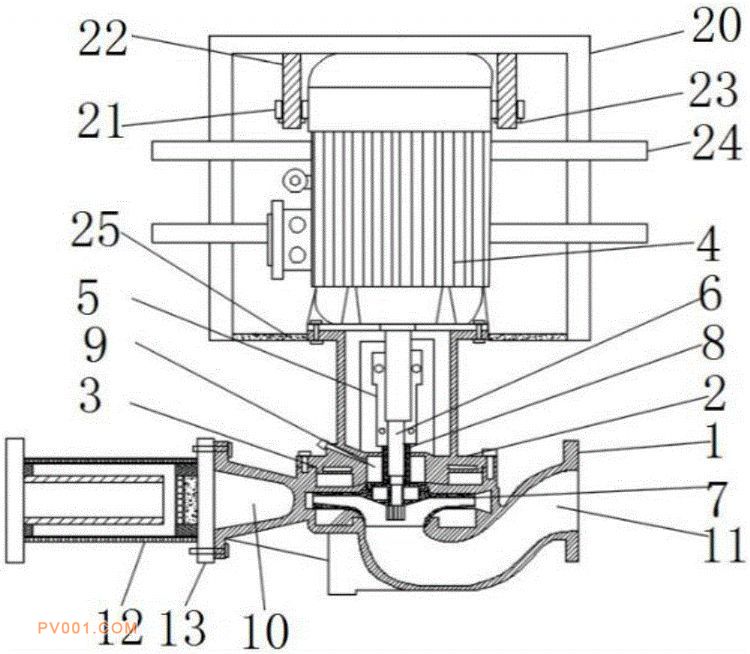

专利摘要：公开（公告）日:2020-05-22摘要:本实用新型公开了一种单级管道循环泵，包括泵体，所述泵体的顶部螺栓连接有泵头，所述泵体与泵头之间设置有O型密封圈，所述泵头的顶部通过螺栓连接有电机，所述电机的输出端位于泵体内且与联轴器连接，所述联轴器的底端与泵轴连接，所述泵轴远离所述联轴器的一端与叶轮固定连接，所述泵轴的外表面连接有机械密封装置，所述机械密封装置位于联轴器和叶轮之间，所述机械密封装置的周边设有放气组合件，所述泵体的一侧设有入水口，所述泵体的另一侧设有出水口，所述入水口的一侧设有过滤筒，所述过滤筒的内部设有过滤网，所述过滤网的一侧连接有吸附板。有益效果：该循环泵采用泵与电机分离式，方便后续的拆卸与修理，且具有过滤的作用。
