【专利】一种水冷式水陆两用多级管道泵(专利号:201921694163.9)

专利号：201921694163.9
专利状态：有权
专利类型：[实用新型]
专利申请人：温岭市恒亚机电有限公司
专利分类号：F04D13/06(20060101)

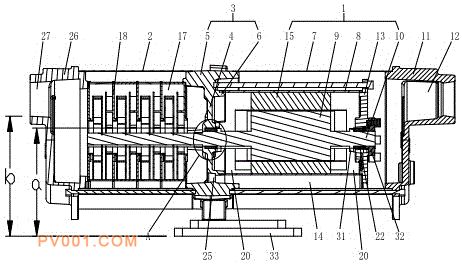

专利摘要：公开（公告）日:2020-05-22摘要:本实用新型公开了一种水冷式水陆两用多级管道泵，包括电机、泵体以及中间法兰，中间法兰包括本体、设置在本体外周面的外法兰环以及设置在本体内的朝向电机一侧的内法兰环；电机包括外壳、定子壳、转子与转轴，外壳的前端套设固定在外法兰环的另一端，后端固定设有出水法兰，出水法兰上设有出水孔；定子壳的前端安装在内法兰环上，后端固定设有定子盖，所述定子壳与外壳之间形成了通水空间；中间法兰上呈圆周均布有若干通水孔，通水孔使得泵体与通水空间贯通，泵体前端设有进水法兰，进水法兰上设有进水孔，进水孔、叶轮室、通水孔、通水空间以及出水孔共同形成了增压流道。本实用新型可提高冷却效果，减少窜动，延长使用寿命。
