【专利】一种离心泵叶轮(专利号:201921720248.X)

专利号：201921720248.X
专利状态：有权
专利类型：[实用新型]
专利申请人：杭州西湖潜水泵总厂
专利分类号：F04D29/22(20060101)

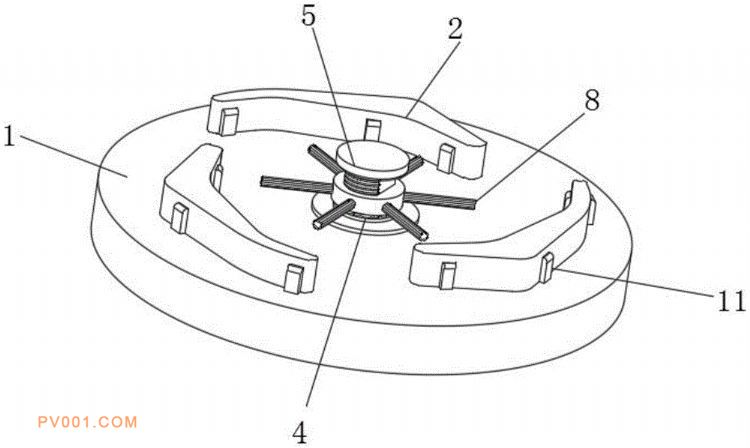

专利摘要：公开（公告）日:2020-05-22摘要:本实用新型公开了一种离心泵叶轮，包括盖板，所述盖板上连接有多个叶轮本体，盖板上设有连接轴，所述连接轴螺纹贯穿盖板，且位于盖板正面的连接轴外侧套接有扫断件，且扫断件位于多个叶轮本体之间，所述连接轴顶部连接有限位板，所述位于盖板背面的连接轴外侧连接有连接件，此离心泵叶轮，通过设置扫断件，扫断件套接在连接轴上，其中扫断件有多个扫断杆组成，在液体进入后扫断杆在连接轴带动下将液体搅拌打散，同时在扫断杆外侧通过设置多个凸块，有利于和液体内部的沉淀固体接触，从而使得液体内部的沉淀物质和固体颗粒被充分打散，避免固体颗粒过度集中对叶轮本体造成冲击影响，同时在叶轮本体表面增设加强筋，以增强叶轮本体的表面强度。
