【专利】一种循环式热泵热水机组余热回收系统(专利号:202010164750.8)

专利号：202010164750.8
专利状态：审中-公开
专利类型：[发明]
专利申请人：广东纽恩泰新能源科技发展有限公司
专利分类号：F24H4/02(20060101)

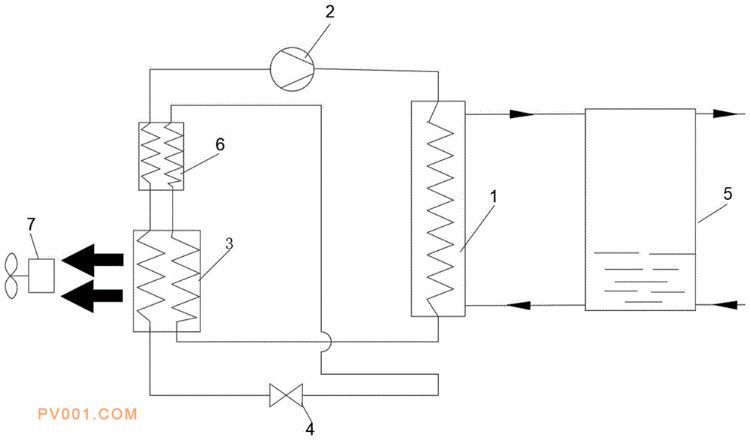

专利摘要：公开（公告）日:2020-05-22摘要:本发明公开了一种循环式热泵热水机组余热回收系统，包括第一冷凝器、压缩机、第二冷凝器、节流单元、循环水箱、余热回收器，所述第一冷凝器、第二冷凝器和余热回收器均设置有四个端口，所述四个端口分别为第一上端口、第一下端口、第二上端口和第二下端口，所述第一冷凝器、第二冷凝器和余热回收器各自的第一上端口和第一下端口对应连通，所述第一冷凝器、第二冷凝器和余热回收器各自的第二上端口和第二下端口对应连通。本发明中，通过第二冷凝器管路回收冷凝工质余热，降低冷凝温度，提高蒸发温度，再进一步通过余热回收器降低冷凝温度，提高压缩机回气温度，提高热泵系统制热量和能效比，同时还可在结霜工况下还有助于第二冷凝器除霜。
