【专利】一种混凝土泵车臂架用转塔(专利号:201921090539.5)

专利号：201921090539.5
专利状态：有权
专利类型：[实用新型]
专利申请人：新乡市东风鑫达重工有限公司
专利分类号：E04G21/04(20060101)

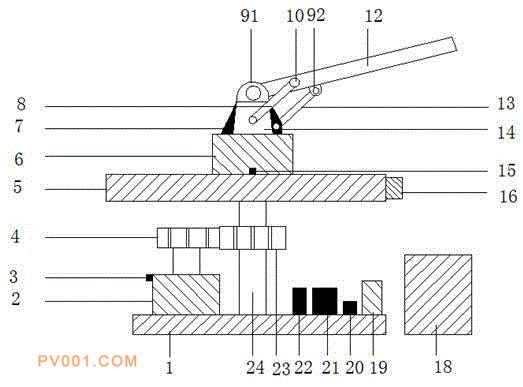

专利摘要：公开（公告）日:2020-05-22摘要:本实用新型公开了一种混凝土泵车臂架用转塔，包括底座，所述底座上表面的最左端通过螺栓连接有电机一，电机一的转轴远离底座上表面的另一端焊接有齿轮一，电机一的右端设有转动轴，转动轴嵌套在底座内设有的转动轴承内，转动轴的中间位置处焊接有齿轮二，且齿轮二与齿轮一啮合，转动轴远离底座的另一端焊接在调节箱的下表面，调节箱的右表面通过螺栓连接有电机二，电机二的转轴通过联轴器贯穿与丝杠螺纹连接，位移块的下表面焊接有的螺纹筒嵌套在丝杠上，臂架通过U型接头一与支撑块连接，处理器模块的右端设有PLC模块，PLC模块的右端设有WIFI模块，WIFI模块的右端设有液压泵，该混凝土泵车臂架用转塔可远程控制的功能。
