【专利】一种新型消防泵控制柜(专利号:201921463127.1)

专利号：201921463127.1
专利状态：有权
专利类型：[实用新型]
专利申请人：泉州市华力电气设备有限公司
专利分类号：A62C37/00(20060101)

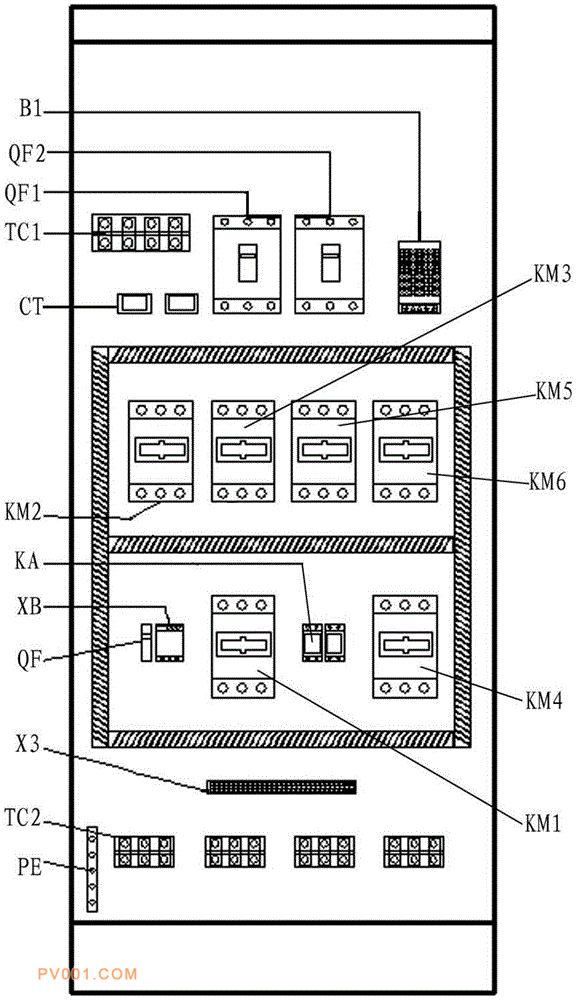

专利摘要：公开（公告）日:2020-05-22摘要:一种新型消防泵控制柜，第一路电机交流接触器二、第一路电机交流接触器三的上端能分别与第一路水泵电源断路器连接，第一路电机交流接触器二的下端与第一路电机接线端一连接，第一路电机交流接触器三的下端与第一路电机接线端二连接，第一路电机交流接触器一的下端短接；第二路电机交流接触器五、第二路电机交流接触器六的上端能分别与第二路水泵电源断路器连接，第二路电机交流接触器五的下端与第二路电机接线端三连接，第二路电机交流接触器六的下端与第二路电机接线端四连接，第二路电机交流接触器四的下端短接。本实用新型具有结构紧凑、管理更简便、实用性更强的特点。
