【专利】联合循环热泵装置(专利号:201910793184.4)

专利号：201910793184.4
专利状态：审中-公开
专利类型：[发明]
专利申请人：李华玉
专利分类号：F25B30/02(20060101)

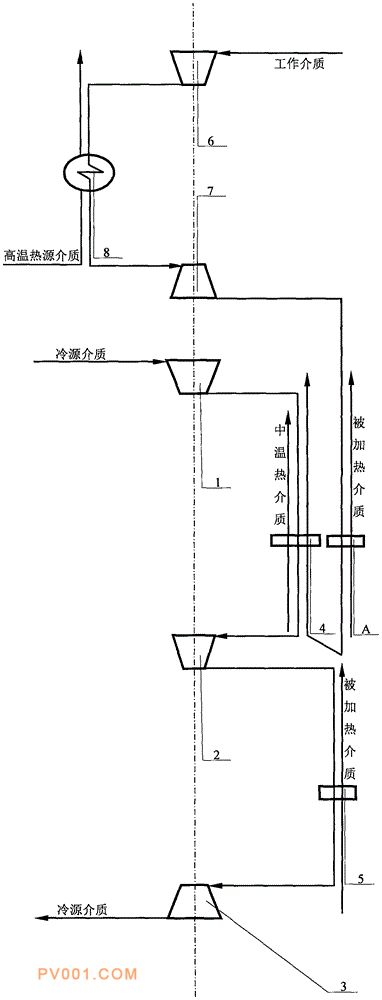

专利摘要：公开（公告）日:2020-05-22摘要:本发明提供联合循环热泵装置，属于动力、制冷与热泵技术领域。外部有冷源介质通道与压缩机连通，压缩机还有冷源介质通道经热交换器与第二压缩机连通，第二压缩机还有冷源介质通道经供热器与膨胀机连通，膨胀机还有冷源介质通道与外部连通；外部有工作介质通道与第三压缩机连通，第三压缩机还有工作介质通道经高温热交换器与第二膨胀机连通，第二膨胀机还有工作介质通道经新增供热器和热交换器与外部连通；热交换器还有中温热介质通道与外部连通，供热器和新增供热器还分别有被加热介质通道与外部连通，高温热交换器还有高温热源介质通道与外部连通，膨胀机和第二膨胀机连接压缩机、第二压缩机和第三压缩机并传输动力，形成联合循环热泵装置。
