【专利】一种水泵的浮动口环结构(专利号:201921548828.5)

专利号：201921548828.5
专利状态：有权
专利类型：[实用新型]
专利申请人：利欧集团浙江泵业有限公司
专利分类号：F04D13/06(20060101)

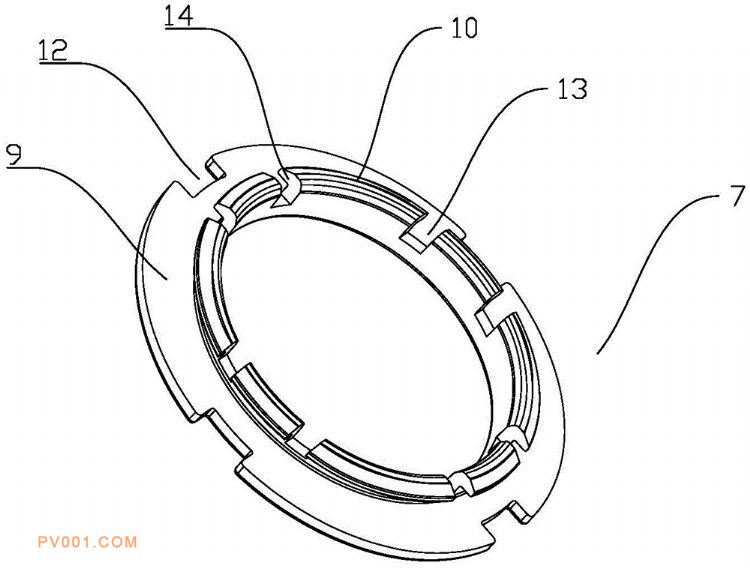

专利摘要：公开（公告）日:2020-05-12摘要:本实用新型属于水泵的技术领域，涉及一种水泵的浮动口环结构，所述水泵包括电机和泵体，泵体内设置有电机驱动的多级叶轮，每级叶轮之间设置有出水盖，所述叶轮与出水盖套设在电机的电机轴上，叶轮与电机轴过盈配合，出水盖与电机轴间隙配合且固定在泵体上，所述出水盖的上端同轴设置有环形凹槽，环形凹槽内设置有浮动口环，所述浮动口环位于出水盖与叶轮的叶轮环之间，包括口环本体和连接在口环本体下方的卡扣，所述卡扣与出水盖的内圆卡接。本实用新型提供的水泵的浮动口环结构，防止浮动口环随叶轮转动，同时将浮动口环的上下窜动控制在有效范围。
