【专利】一种可实现盲插的传动系统润滑油泵动力输出轴(专利号:201920984281.7)

专利号：201920984281.7
专利状态：有权
专利类型：[实用新型]
专利申请人：一汽解放汽车有限公司
专利分类号：F16N13/00(20060101)

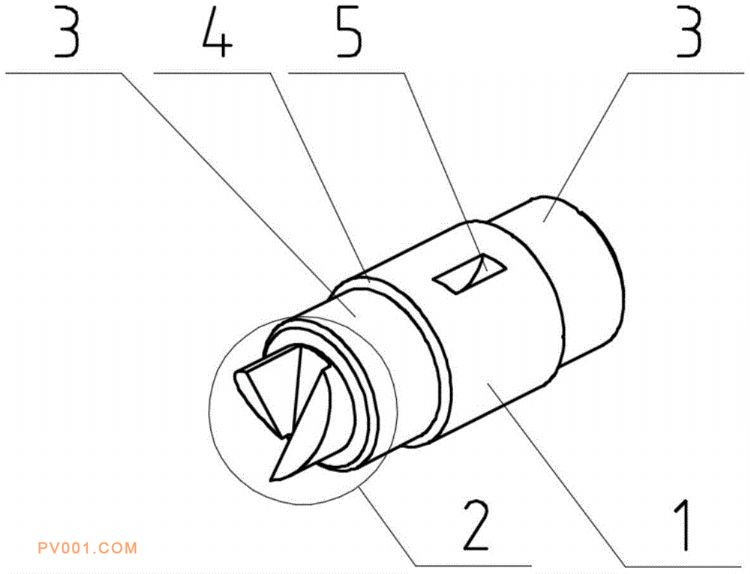

专利摘要：公开（公告）日:2020-05-12摘要:本实用新型公开了一种可实现盲插的传动系统润滑油泵动力输出轴，属于汽车制造技术领域，包括输出轴本体，中间位置上套有输出轴轴承定位套，所述输出轴轴承定位套及输出轴本体上设置有动力齿轮定位凹槽，所述输出轴本体上位于输出轴轴承定位套两侧设置有输出轴轴承安装面，所述输出轴本体的一端设置有油泵接头安装定位结构。该输出轴结构采用在输出轴端部设置两处反斜面，两处斜面角度相同但方向相反，通过反斜面结构的设计，能使油泵接头在插入输出轴的过程中自动产生导向作用，油泵一次性装配成功且能避免接头磕碰现象，极大提高安装效率及安装质量。该输出轴结构结构简单、装配容易、可靠性高，可以解决传动系统外接油泵装配困难的问题。
