【专利】高压泄压可拆卸多级离心潜水泵(专利号:201921108816.0)

专利号：201921108816.0
专利状态：有权
专利类型：[实用新型]
专利申请人：君禾泵业股份有限公司
专利分类号：F04D1/06(20060101)

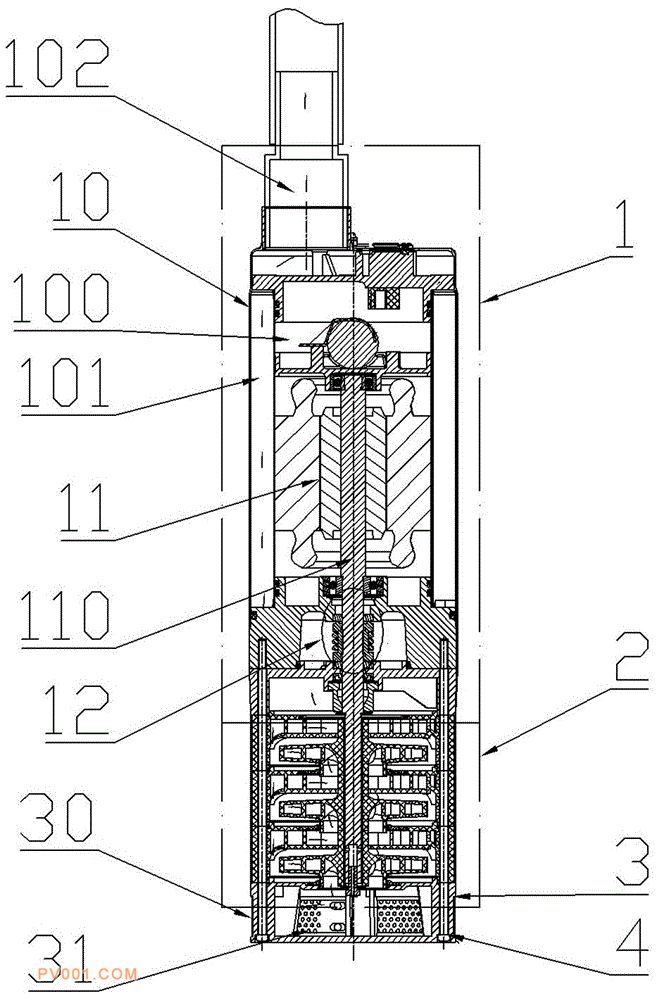

专利摘要：地址：315171 浙江省宁波市海曙区集士港镇万众村(君禾泵业股份有限公司)公开（公告）日:2020-05-12摘要:本实用新型公开了一种高压泄压可拆卸多级离心潜水泵，它包括通过插接件依次串联的底座组件、多级导叶组件及电机组件，电机组件由泵体及直流电机组成，泵体内设有防水电机腔及流道，流道一端设有出水口，直流电机安装在防水电机腔内，其电机轴与防水电机腔之间设有第一动密封；多级导叶组件由一组以上导叶单元组成，每组导叶单元均包括叶轮及导流盘；直流电机的电机轴与各级叶轮传动连接，所述底座组件与多级导叶组件串联固定，所述底座组件与相邻导流盘之间设有级间密封，底座组件的侧面设有进水口。本实用新型得到的高压泄压可拆卸多级离心潜水泵，拆卸维修方便，体积小巧且具有较好的密封性能，适用于各种高压、狭窄的使用环境。
