【专利】一种单缸两进两出柱塞泵(专利号:201921330260.X)

专利号：201921330260.X
专利状态：有权
专利类型：[实用新型]
专利申请人：江苏永一泵业科技集团有限公司
专利分类号：F04B49/00(20060101)

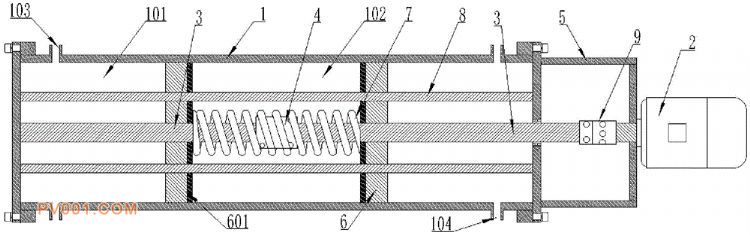

专利摘要：公开（公告）日:2020-05-12摘要:本实用新型公开一种单缸两进两出柱塞泵，包括泵体，泵体一端面通过支架安装有驱动机构，驱动机构输出轴沿泵体轴向设置连接有丝杆机构，丝杆机构包括一对旋向相反的传动丝杆，一对传动丝杆沿轴线设在泵体内部，传动丝杆的内端通过套筒式联轴器连接，一侧传动丝杆的外端通过轴承安装在泵体内壁，另一侧传动丝杆外端穿过泵体端面后通过膜片式联轴器与驱动机构连接；传动丝杆上分别设置有轴向柱塞形成螺纹副，轴向柱塞与泵体内部匹配，且一对轴向柱塞将泵体内部分隔成两侧的进出料区以及中间的间隙区，进出料区设有进料口和出料口。本实用新型通过单个泵体实现两进两出功能，并且能够精确控制流体流量和流速，工作稳定，结构简单，成本很低。
