【专利】一种压裂泵液力端总成阀箱(专利号:201921200991.2)

专利号：201921200991.2
专利状态：有权
专利类型：[实用新型]
专利申请人：广汉金鹏石油机械有限公司
专利分类号：E21B43/26(20060101)

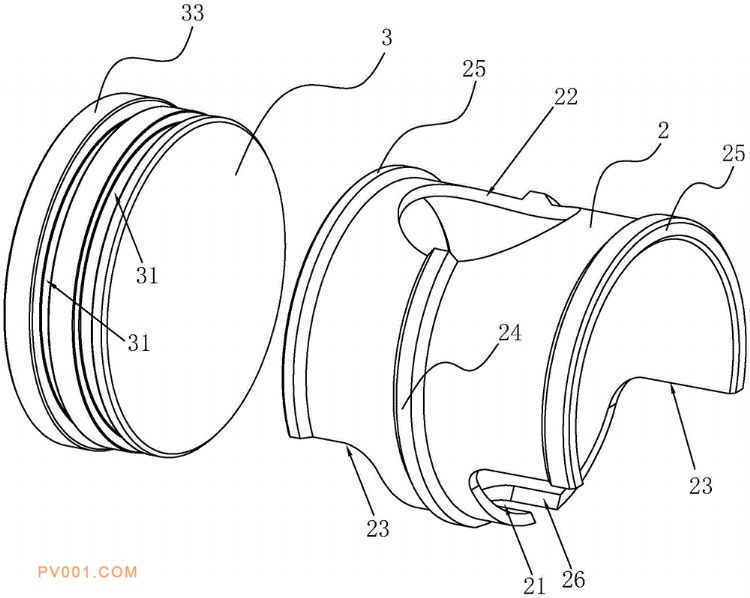

专利摘要：公开（公告）日:2020-05-12摘要:本实用新型涉及一种压裂泵液力端总成阀箱，属于石油开采设备技术领域，包括总成阀箱、水平压盖和呈圆筒状的弹簧支座，总成阀箱内设有相互连通的排出高压腔体和吸入低压腔体，总成阀箱的侧壁开设有水平密封孔，弹簧支座滑动穿设在水平密封孔内，低压腔体内设置有台阶，水平压盖穿设在水平密封孔内，弹簧支座的侧壁上开设有U型孔和通孔。在为弹簧支架添加支撑时，安装人员从水平密封孔处将弹簧支座推入其中，并通过弹簧支座朝向总成阀箱外侧一端的筒口，观测U型孔是否与弹簧支架卡接，再将水平压盖推入水平密封孔内，对水平密封孔进行封闭，实现由一个安装人员即完成对弹簧支架的安装固定，节省人力，安装快捷方便。
