【专利】一种水泵打压测试装置(专利号:201921538064.1)

专利号：201921538064.1
专利状态：有权
专利类型：[实用新型]
专利申请人：石家庄凯泉杂质泵有限公司
专利分类号：F04B51/00(20060101)

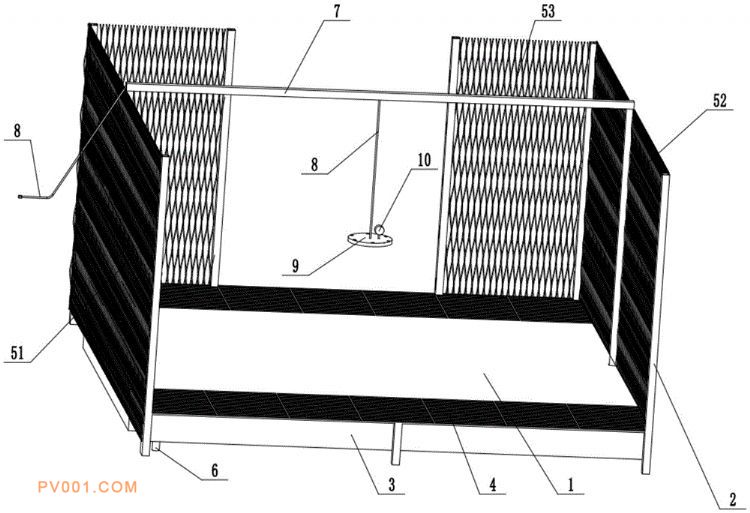

专利摘要：公开（公告）日:2020-05-12摘要:本实用新型提供了一种水泵打压测试装置，包括测试平台、踏板、立柱、防护网、横梁和打压软管；所述测试平台包括工作台、分别设置在工作台左右两侧的两个液体回收箱，液体回收箱为顶部开口的箱体结构，液体回收箱的底部设置排液管，排液管上安装阀门，在液体回收箱的上方开口处覆盖有踏板，踏板上设置有若干个通孔；所述测试平台四周设置若干立柱，防护网包括前防护网、后防护网、侧防护网；所述测试平台的顶部设置有横梁，在横梁内部穿设有打压软管；打压软管的前端连接打压机，末端固定连接打压堵板。本实用新型结构简单、设计合理，可有效防护水泵零件的喷射，并有效回收打压液，减少浪费、降低测试成本。
