【专利】一种轴流式水泵的过滤结构(专利号:201921400619.6)

专利号：201921400619.6
专利状态：有权
专利类型：[实用新型]
专利申请人：盐城市海河泵业有限公司
专利分类号：F04D29/70(20060101)

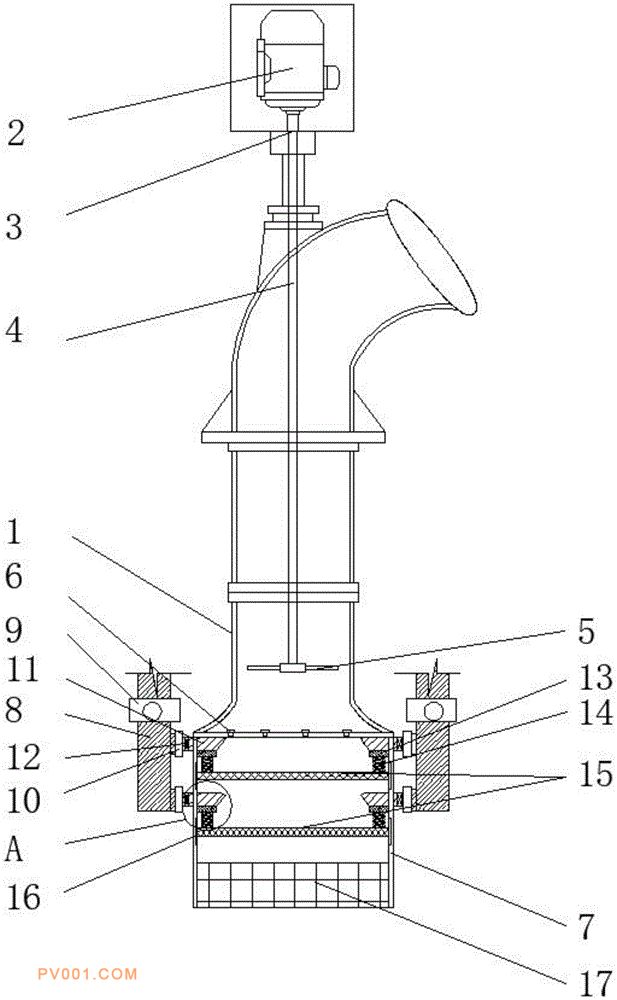

专利摘要：公开（公告）日:2020-05-12摘要:本实用新型公开了一种轴流式水泵的过滤结构，包括流式水泵外壳和螺纹空心连接件，所述流式水泵外壳上侧左端设置有电机，且电机通过电机轴转动连接有转轴，同时转轴下侧固定有叶轮片，所述流式水泵外壳通过螺栓螺纹连接有过滤器外壳，所述螺纹空心连接件一端螺纹连接有第一进水管，所述过滤器外壳左右两侧均贯穿有第二进水管，所述固定块上侧设置有第二进水管，所述过滤器外壳左右内壁上开设有滑道，所述过滤器外壳的下侧设置有进水口。该一种轴流式水泵的过滤结构，设置有弹簧轴、过滤网和滑道，两层过滤网的设置将杂质过滤更加彻底，并且过滤网在弹簧轴的作用下上下加大晃动，减少杂质吸附在过滤网上。
