【专利】一种超长冲程多缸往复泵(专利号:201921523900.9)

专利号：201921523900.9
专利状态：有权
专利类型：[实用新型]
专利申请人：西南石油大学
专利分类号：F04B1/00(20200101)

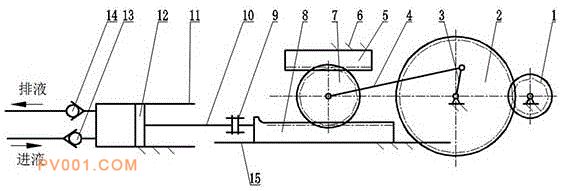

专利摘要：公开（公告）日:2020-05-12摘要:本实用新型公开了一种超长冲程多缸往复泵，包括小齿轮、大齿轮、曲轴、连杆、固定齿条、机架、平移齿轮、移动齿条、卡箍、活塞杆、缸套、活塞、吸入阀、排液阀、导轨、原动机、联轴器、小齿轮轴。原动机旋转时，通过小齿轮与大齿轮啮合，驱动曲轴旋转，通过连杆带动平移齿轮的轴心做往复运动，平移齿轮与固定齿条和移动齿条同时啮合，移动齿条的往复移动距离为平移齿轮的回转中心往复移动距离的两倍，从而实现了超长冲程；本实用新型冲程长，相位控制可靠，可实现低冲次大排量地泵送液体，容积效率高，吸入性能好，冲击载荷小，寿命长，排出液体压力波动小，泵及管路振动小，工作噪音低。
